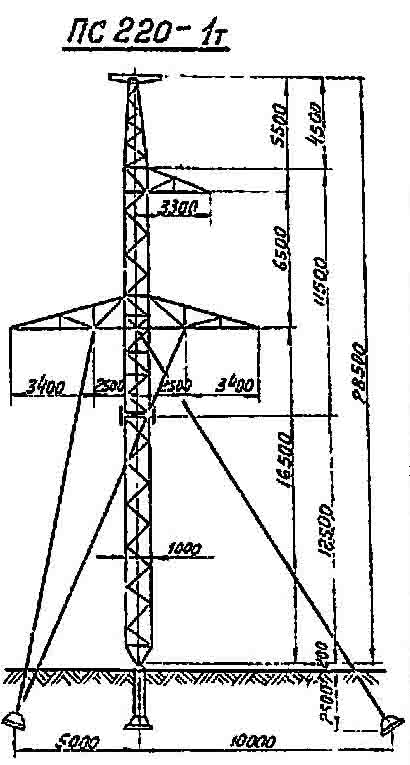

Опора ПС220-1Т

Суффикс «Т» в шифре ПС220-1Т обозначает вариант с надставкой ствола, увеличивающей общую высоту конструкции до 28,5 м при сохранении высоты траверсы на отметке 16,5 м. По сравнению с базовой ПС220-1 надставка позволяет выдержать требуемые вертикальные габариты в местах с повышенным рельефом или при увеличенных расчётных пролётах без замены типа опоры на более тяжёлую конструкцию серии.

Опора ПС220-1Т входит в состав типового проекта 3.407-100 (3080тм-т6) и предназначена для промежуточных точек одноцепных воздушных линий 220 кВ. Функционально она воспринимает вертикальные нагрузки от веса проводов и гололёдных отложений, ветровые поперечные усилия без передачи тяжения в проводах. Это принципиально отличает её от анкерно-угловых конструкций, которые должны воспринимать разворачивающее усилие в местах изменения направления трассы.

Навешиваемые провода — марок АС 240/32 — АС 400/51; грозозащитный трос — С70 (ТК-11). Данная линейка проводов широко применяется на ВЛ 220 кВ и обеспечивает необходимую пропускную способность при допустимых нормами тепловых нагрузках. Стальные элементы решётчатой башни поставляются в оцинкованном исполнении: масса по чертежу КМ составляет 3234 кг без цинка и 3359 кг с горячим цинкованием. Превышение над базовой ПС220-1 в 100–110 кг обусловлено введением промежуточной секции ствола.

При проектировании трассы ВЛ выбор между ПС220-1 и ПС220-1Т определяется в зависимости от профиля местности, расчётных пролётов и топографических условий. Обе опоры устанавливаются на унифицированных фундаментах типового проекта 3080тм-т6, что упрощает комплектацию и сокращает сроки монтажа на каждой позиции трассы.

Опора ЛЭП ПС220-1Т соответствует нормативным требованиям к промежуточным конструкциям ВЛ 220 кВ. Шифр ПС220-1Т используется в проектной документации для однозначного определения позиции в ведомостях металла и в комплектовочных спецификациях при формировании заказа на металлоконструкции.
