Опора ПС220-2

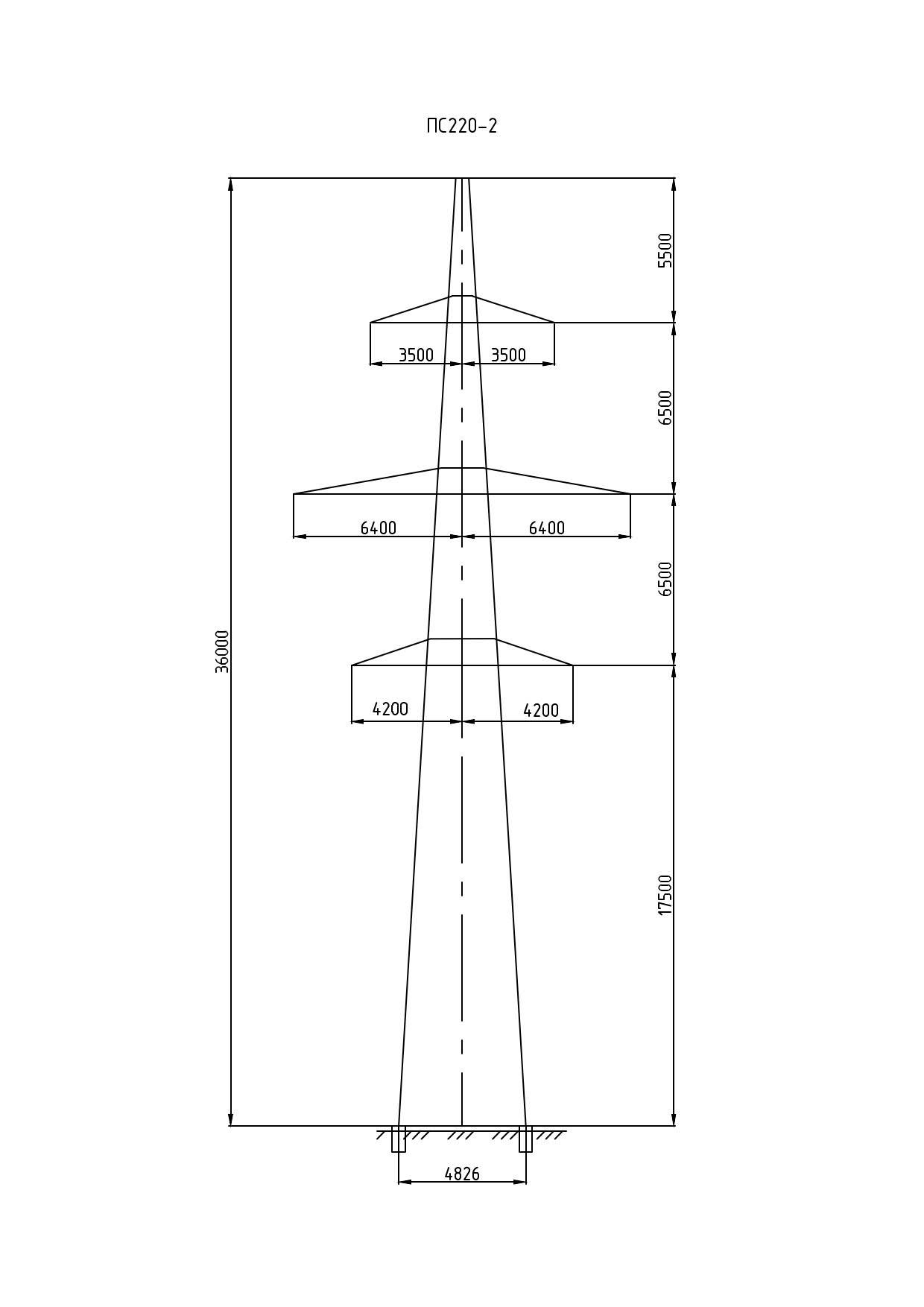

Значительная высота отличает ПС220-2 от более низких вариантов серии: общая высота составляет 36 м при высоте траверсы 17,5 м. Ширина базы 4,83 × 3,14 м обеспечивает устойчивость тяжёлой конструкции при значительных ветровых воздействиях на прямых участках трассы ВЛ 220 кВ, а прямоугольная в плане форма основания снижает нагрузку на фундаменты в поперечном и продольном направлениях.

Опора ПС220-2 относится к типу промежуточных одноцепных опор ЛЭП и входит в типовой проект 3.407-100 (3080тм-т6). Промежуточная конструкция воспринимает вертикальные нагрузки от собственного веса проводников и гололёдных отложений, а также горизонтальные ветровые нагрузки, не принимая тяжение в проводах. Значительная высота делает её применимой на участках с повышенными требованиями к вертикальному габариту: над пересечениями с автодорогами, водными объектами и другими коммуникациями.

Провода — АС 240/32 — АС 400/51, грозозащитный трос — С70 (ТК-11). Трос ТК-11 сечением 70 мм² обеспечивает молниезащиту в нормативной угловой зоне. Масса металлоконструкции по чертежу КМ составляет 5503 кг без цинка и 5717 кг с горячим цинкованием. Значительная металлоёмкость объясняется необходимостью обеспечить жёсткость и устойчивость при ветровых нагрузках, действующих на 36-метровый ствол.

Горячее цинкование всех стальных элементов гарантирует длительный срок эксплуатации в условиях атмосферной коррозии в любом климатическом районе. Решётчатая конструкция ПС220-2 выполнена из профильного проката и поставляется укрупнёнными секциями, что допускает монтаж с применением как наземных, так и специализированных грузоподъёмных механизмов.

Опора ПС220-2 применяется в составе одноцепных ВЛ 220 кВ на прямых участках при повышенных требованиях к высотным габаритам. В линейке типового проекта 3.407-100 она дополняет базовые варианты серии, обеспечивая проектировщику выбор в зависимости от конкретных условий трассы, рельефа местности и расчётных нагрузок.
