Опора ПС220-21У110

Двухцепное исполнение опоры ПС220-21У110 позволяет разместить на одной конструкции две независимые цепи ВЛ 220 кВ, что сокращает полосу отвода и суммарный расход металла на единицу пропускной способности линии. Такое решение особенно актуально при проектировании резервированных схем электроснабжения, когда необходимо обеспечить независимость двух параллельных цепей при питании от одной подстанции.

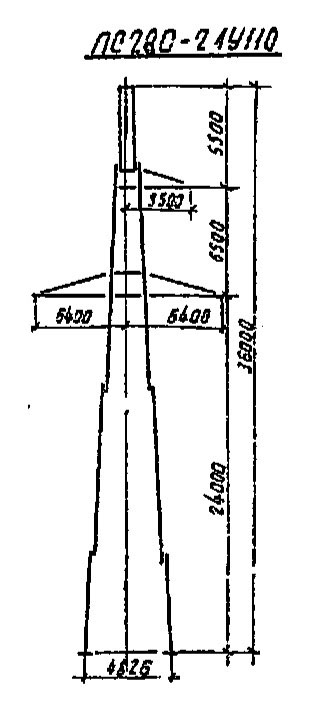

Опора ПС220-21У110 входит в типовой проект 3.407-100 (3080тм-т6) и рассчитана на применение в промежуточных точках прямолинейных участков с нормальными углами отклонения оси линии. Общая высота конструкции составляет 36 м, высота траверсы — 24 м. Значительная высота траверсы необходима при двухцепной подвеске, когда обе цепи располагаются на раздельных консолях с обеспечением нормативного расстояния между ними. Ширина базы — 4,83 × 3,04 м, что определяет компоновку фундаментных стоек на плане.

Применяемые провода — АСО 300 — АСО 400, грозозащитный трос — С70 (ТК-11). Провода серии АСО с усиленным стальным сердечником обеспечивают повышенную механическую прочность при пролётах с большими нагрузками от гололёда. Масса металлоконструкции по чертежу КМ составляет 5036 кг без цинкового покрытия и 5232 кг в оцинкованном исполнении. Горячее цинкование обеспечивает коррозионную защиту в условиях различной влажности и агрессивности атмосферы.

Суффикс «У110» в шифре ПС220-21У110 указывает на конкретный вариант высот траверс, адаптированный под определённые условия подвески двух цепей. Промежуточная опора воспринимает вертикальные нагрузки от веса проводников и гололёдных отложений, а также ветровые поперечные усилия; передача тяжения в проводах не предусмотрена.

ПС220-21У110 применяется на участках двухцепных ВЛ 220 кВ, где необходимо обеспечить требуемый вертикальный габарит при повышенной высоте подвеса. Конструкция унифицирована по фундаментам с другими опорами данной линейки проекта 3080тм-т6, что упрощает комплектование строительства при совместном применении различных типов в пределах одной трассы.
