Опора ПС220-6Т+1.8

Общая масса оцинкованной металлоконструкции опоры ПС220-6Т+1.8 составляет 10240 кг — наибольший показатель среди опор серии ПС220-6 с суффиксом «Т». Значительная масса обусловлена сочетанием двух конструктивных элементов: надставки ствола (суффикс «Т») и вставного элемента высотой 1,8 м (суффикс «+1.8»), которые в совокупности увеличивают высоту конструкции до 42,3 м и требуют расширения опорной базы.

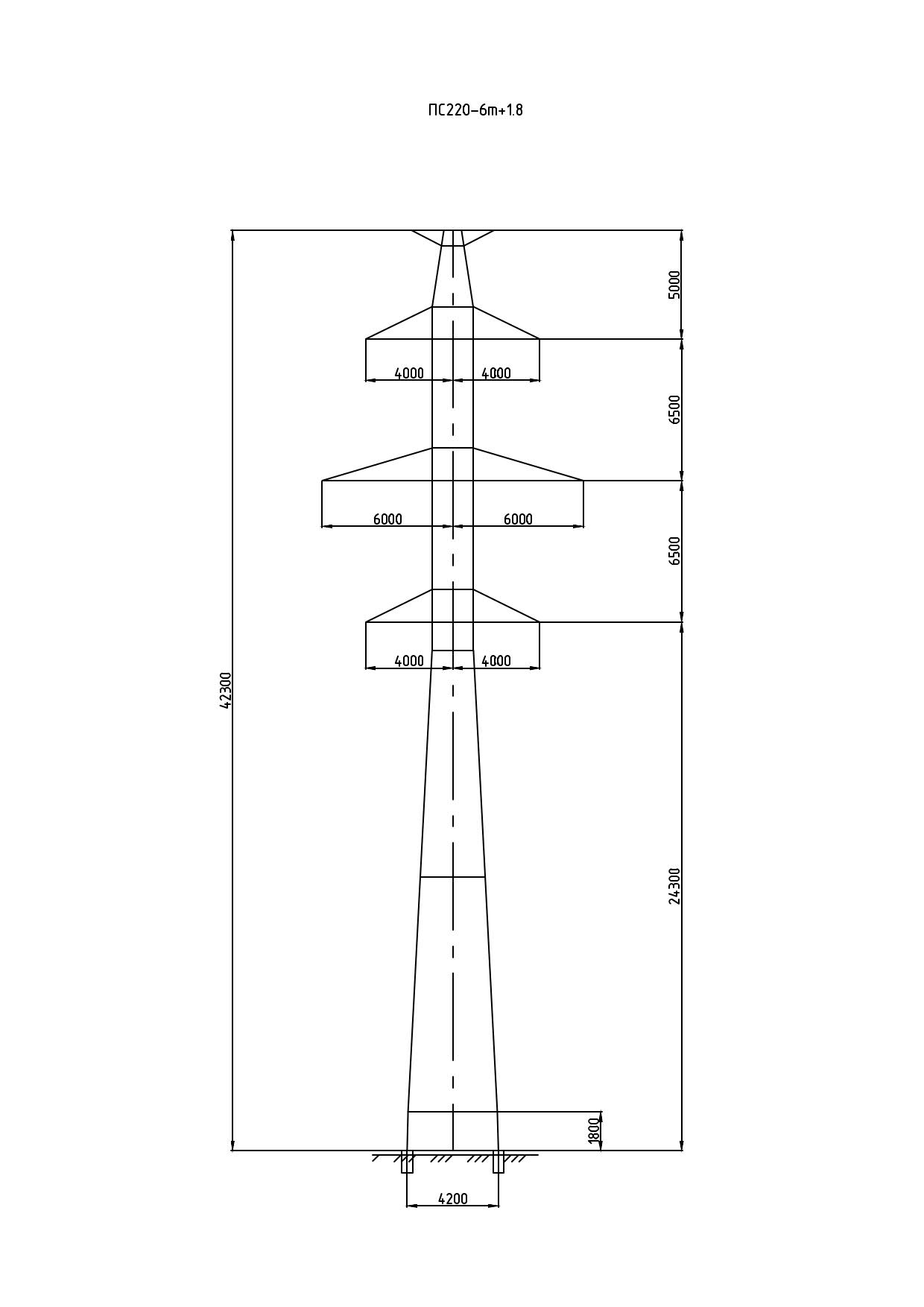

ПС220-6Т+1.8 — промежуточная двухцепная опора ЛЭП 220 кВ в составе типового проекта 3.407-99 (3081тм-т7). Высота траверсы — 24,3 м, ширина базы — 5,5 × 4,26 м. Расширенное прямоугольное основание обеспечивает требуемую устойчивость при высоте ствола 42,3 м, принимая значительные ветровые опрокидывающие моменты. По сравнению с базовым вариантом ПС220-6 площадь основания заметно увеличена.

Масса без цинка составляет 9855 кг, с горячим цинкованием — 10240 кг. Разница в 385 кг соответствует большой площади поверхности стальных элементов конструкции данного класса. Горячее цинкование всех элементов — профильного проката, стыковых деталей и болтов — обеспечивает надёжную антикоррозионную защиту на весь нормативный срок службы линии без промежуточных ремонтов покрытия.

Промежуточная схема нагружения означает, что конструкция воспринимает только вертикальные и ветровые поперечные нагрузки без тяжения в проводах. Применяется на прямолинейных участках двухцепных ВЛ 220 кВ с повышенными требованиями к вертикальному габариту. Монтаж требует применения крановой техники значительной грузоподъёмности ввиду суммарной массы секций конструкции.

Фундаменты подбираются в соответствии с нормами типового проекта 3081тм-т7 с учётом нагрузок от конструкции массой 10240 кг. Поставка выполняется укрупнёнными транспортными марками с маркировкой по чертежам КМ. Опора ЛЭП ПС220-6Т+1.8 однозначно идентифицируется по шифру в проектной документации, комплектовочных ведомостях металла и поставочных спецификациях при размещении заказа у изготовителя и при входном контроле металлоконструкций на объекте.
