Опора ПС220-6+1.8

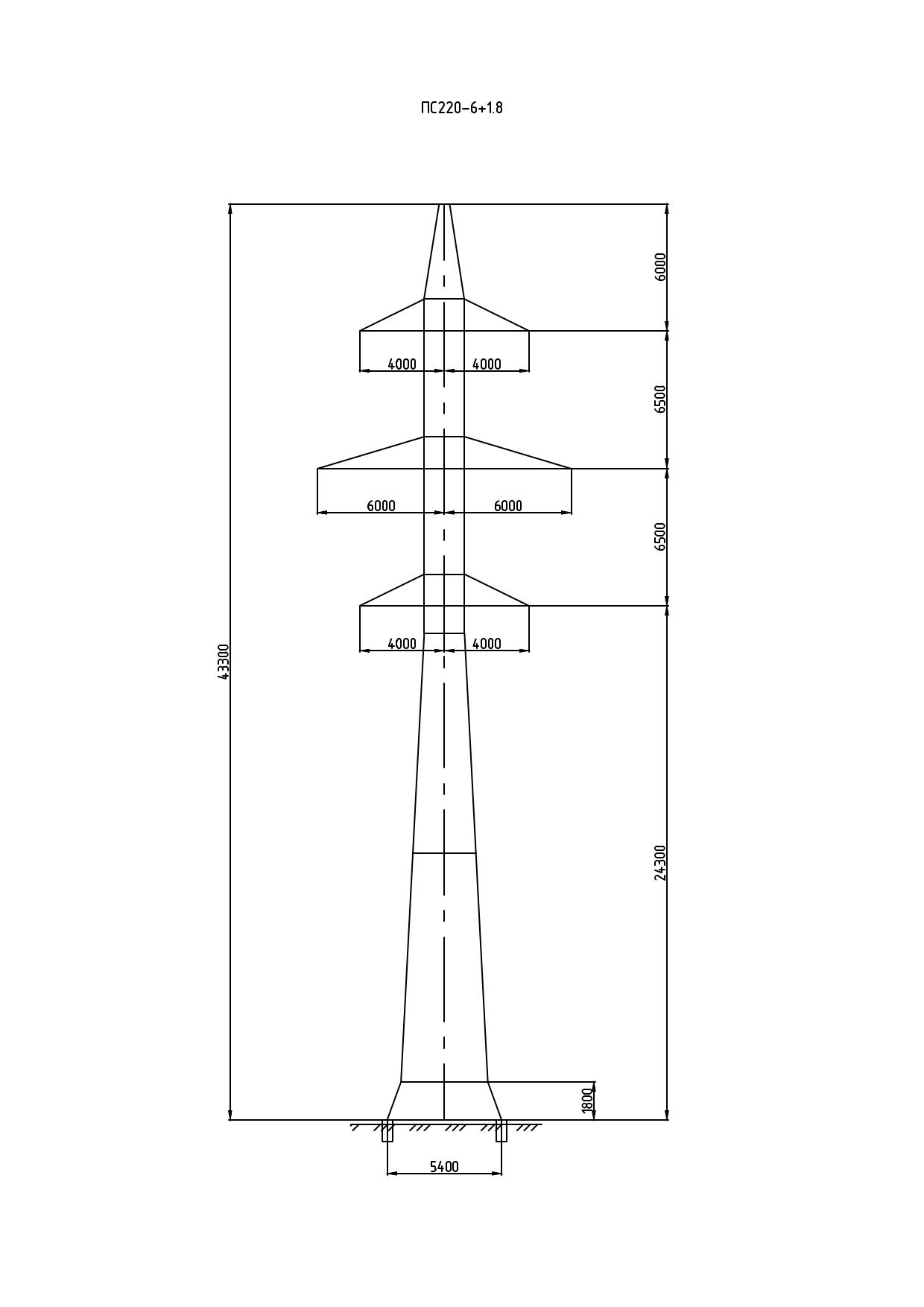

Модификация «+1.8» в шифре ПС220-6+1.8 означает введение вставного элемента высотой 1,8 м, увеличивающего общую высоту конструкции до 43,3 м при высоте траверсы 24,3 м. Расширенная ширина базы — 5,5 × 4,26 м — по сравнению с базовым вариантом ПС220-6 обеспечивает необходимую устойчивость более высокой конструкции при нормативных ветровых нагрузках, возрастающих с увеличением высоты ствола.

ПС220-6+1.8 — промежуточная двухцепная опора ЛЭП 220 кВ в составе типового проекта 3.407-99 (3081тм-т7). Конструкция предназначена для прямолинейных участков трассы, где необходим повышенный вертикальный габарит над землёй или пересекаемыми объектами при двухцепной схеме навески. Обе цепи располагаются на раздельных траверсах с соблюдением нормируемых расстояний между фазами.

Масса металлоконструкции по чертежу КМ составляет 9777 кг без цинкового покрытия и 10158 кг с горячим цинкованием. Масса более 10 тонн в оцинкованном исполнении требует применения грузоподъёмной техники соответствующей грузоподъёмности при монтаже и транспортировке крупногабаритных секций. Транспортировка осуществляется укрупнёнными секциями по типовым транспортным маркам.

Промежуточная схема нагружения означает, что конструкция воспринимает вертикальные нагрузки от двух цепей проводников и гололёда, ветровые поперечные нагрузки на провода и ствол. Тяжения в проводах опора не воспринимает — при необходимости изменения направления трассы или её анкеровки применяются анкерно-угловые конструкции соответствующей серии того же проекта.

Горячее цинкование защищает стальные элементы от коррозии на весь расчётный срок службы, не требуя дополнительной обработки в период эксплуатации. Расширенное основание 5,5 × 4,26 м определяет повышенные требования к грунтовым условиям, несущей способности фундаментов и объёму земляных работ при проектировании основания. Опора ЛЭП ПС220-6+1.8 однозначно идентифицируется по шифру в проектных ведомостях металла и поставочных спецификациях при размещении заказа у изготовителя металлоконструкций.
