Опора ПС220-6

Двухцепная компоновка при высоте 41,5 м — отличительная черта промежуточной опоры ПС220-6. Такая конструкция обеспечивает размещение двух независимых цепей ВЛ 220 кВ с проводами АС-300 и АС-400 на единой металлоконструкции, что существенно снижает суммарные затраты на освоение полосы отвода по сравнению с двумя параллельными одноцепными линиями. Обе цепи располагаются на раздельных консолях двухъярусных траверс с нормируемыми расстояниями между ними.

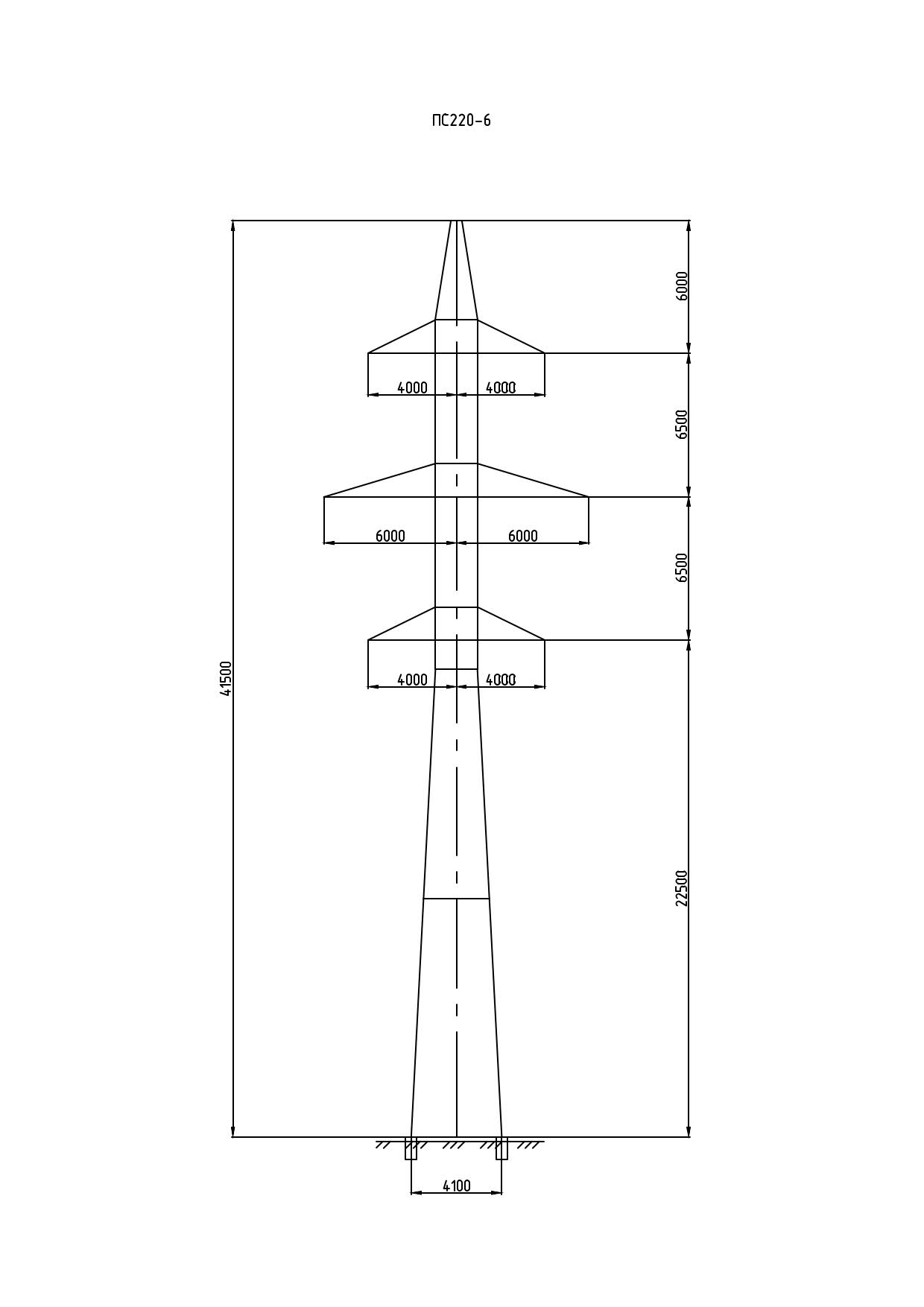

Опора ПС220-6 входит в типовой проект 3.407-99 (3081тм-т7). Высота траверсы составляет 22,5 м, ширина базы — 4,1 м. Грозозащитный трос ТК-11 обеспечивает молниезащиту обеих цепей по длине пролёта. Масса металлоконструкции по чертежу КМ составляет 8467 кг без цинка и 8798 кг в оцинкованном исполнении.

Промежуточная опора данного типа воспринимает суммарные вертикальные нагрузки от двух пар проводников с учётом гололёдных отложений, а также удвоенные ветровые нагрузки на провода и ствол. Несмотря на значительную массу конструкции, промежуточная нагрузочная схема не предполагает восприятия тяжения в проводах, что упрощает расчёт фундаментов и допускает применение типовых фундаментных решений.

Решётчатая стальная башня ПС220-6 поставляется в оцинкованном исполнении. Разница в массе с цинкованием и без — 331 кг — соответствует значительной площади оцинкованной поверхности конструкции высотой 41,5 м с двумя рядами траверс. Горячее цинкование обеспечивает долгосрочную эксплуатацию в любых климатических районах без плановых мероприятий по дополнительной антикоррозионной обработке в период службы.

Опора ЛЭП ПС220-6 монтируется на фундаментах, предусмотренных типовым проектом 3081тм-т7. Применяется там, где необходимо совместить две цепи 220 кВ на одной трассе при нормативных ветровых и гололёдных нагрузках, сокращая суммарный объём работ по подготовке полосы отвода и земляных работ под фундаменты. Шифр ПС220-6 фиксируется в проектных ведомостях металла при заказе конструкций.
