Опора ПС220-6Т

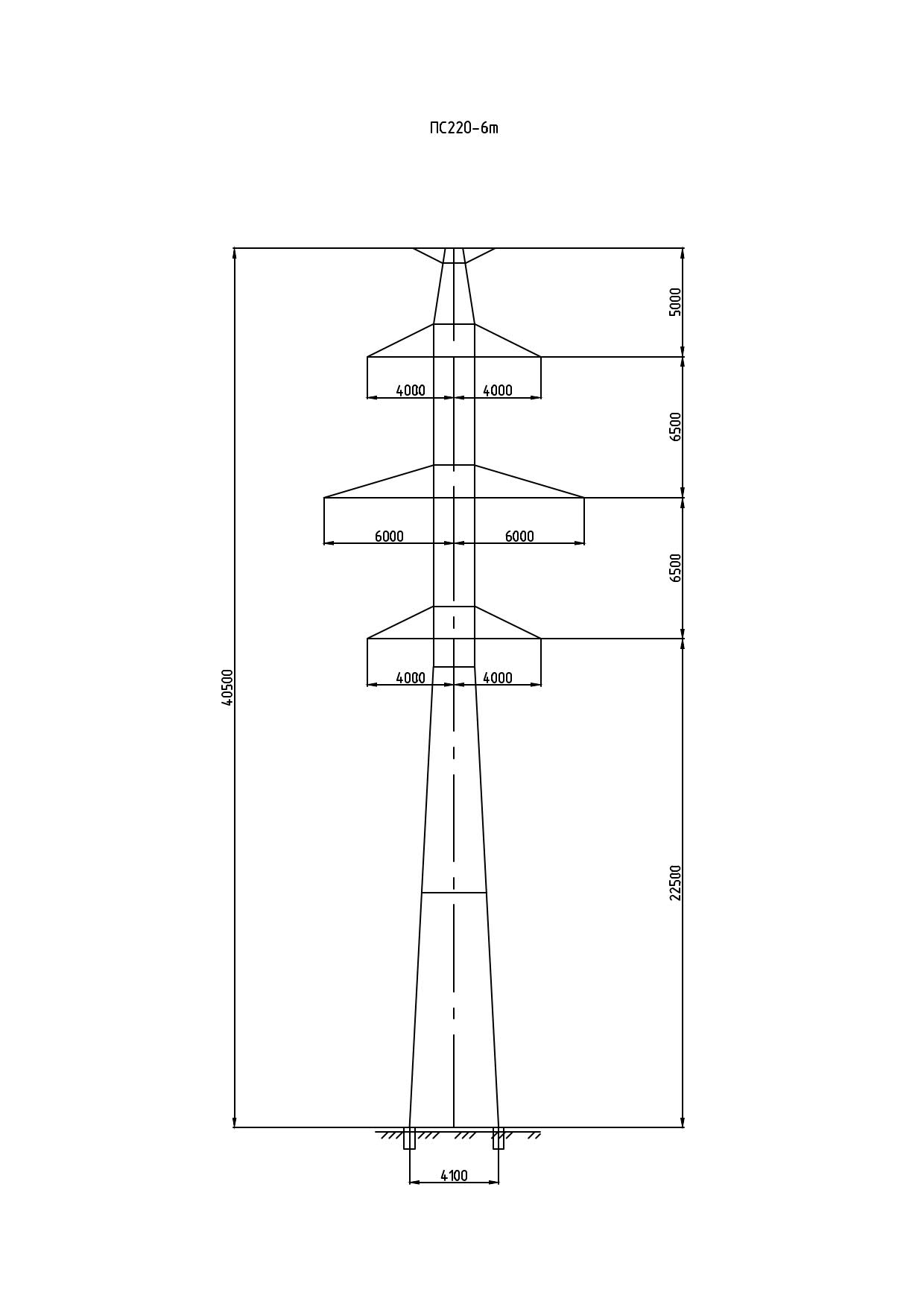

Суффикс «Т» в шифре ПС220-6Т обозначает вариант с надставкой, отличающий данную конструкцию от базовой ПС220-6. При одинаковой высоте траверсы 22,5 м и ширине базы 4,1 м общая высота ПС220-6Т составляет 40,5 м — на один метр меньше, чем у ПС220-6 (41,5 м). Такое соотношение высот объясняется конструктивными особенностями секций ствола, применённых в данном исполнении.

ПС220-6Т — промежуточная двухцепная опора ЛЭП 220 кВ, разработанная в составе типового проекта 3.407-99 (3081тм-т7). Навешиваемые провода — АС-300, АС-400; грозозащитный трос — ТК-11. Масса металлоконструкции по чертежу КМ составляет 8546 кг без цинкования и 8880 кг в оцинкованном исполнении — несколько больше, чем у базового ПС220-6 (8467/8798 кг), что соответствует конструктивным изменениям в ключевых секциях ствола. Разница в 334 кг между вариантами с цинком и без характерна для конструкции данного типоразмера.

Промежуточная опора воспринимает вертикальные и ветровые нагрузки от двух цепей проводников, расположенных на раздельных консолях. Тяжение в проводах при нормальном режиме работы линии данной конструкцией не воспринимается, что характерно для всех промежуточных типов опор воздушных линий: при обрыве одного провода нагрузки должны перераспределяться через анкерные точки.

Двухцепное исполнение позволяет разместить обе цепи ВЛ 220 кВ на единой металлоконструкции. Грозозащитный трос ТК-11 обеспечивает молниезащиту для обоих рядов проводников по всему пролёту. Все стальные элементы подвергаются горячему цинкованию, обеспечивающему длительную коррозионную стойкость в различных климатических условиях без дополнительных затрат на обслуживание.

Опора ЛЭП ПС220-6Т устанавливается на фундаментах типового проекта 3081тм-т7. Применяется на прямолинейных участках двухцепных ВЛ 220 кВ при необходимости варьирования высот в пределах линейки серии ПС220-6. Шифр ПС220-6Т фиксируется в ведомостях металла при заказе конструкций у изготовителя.
