Опора ПС220-5Т

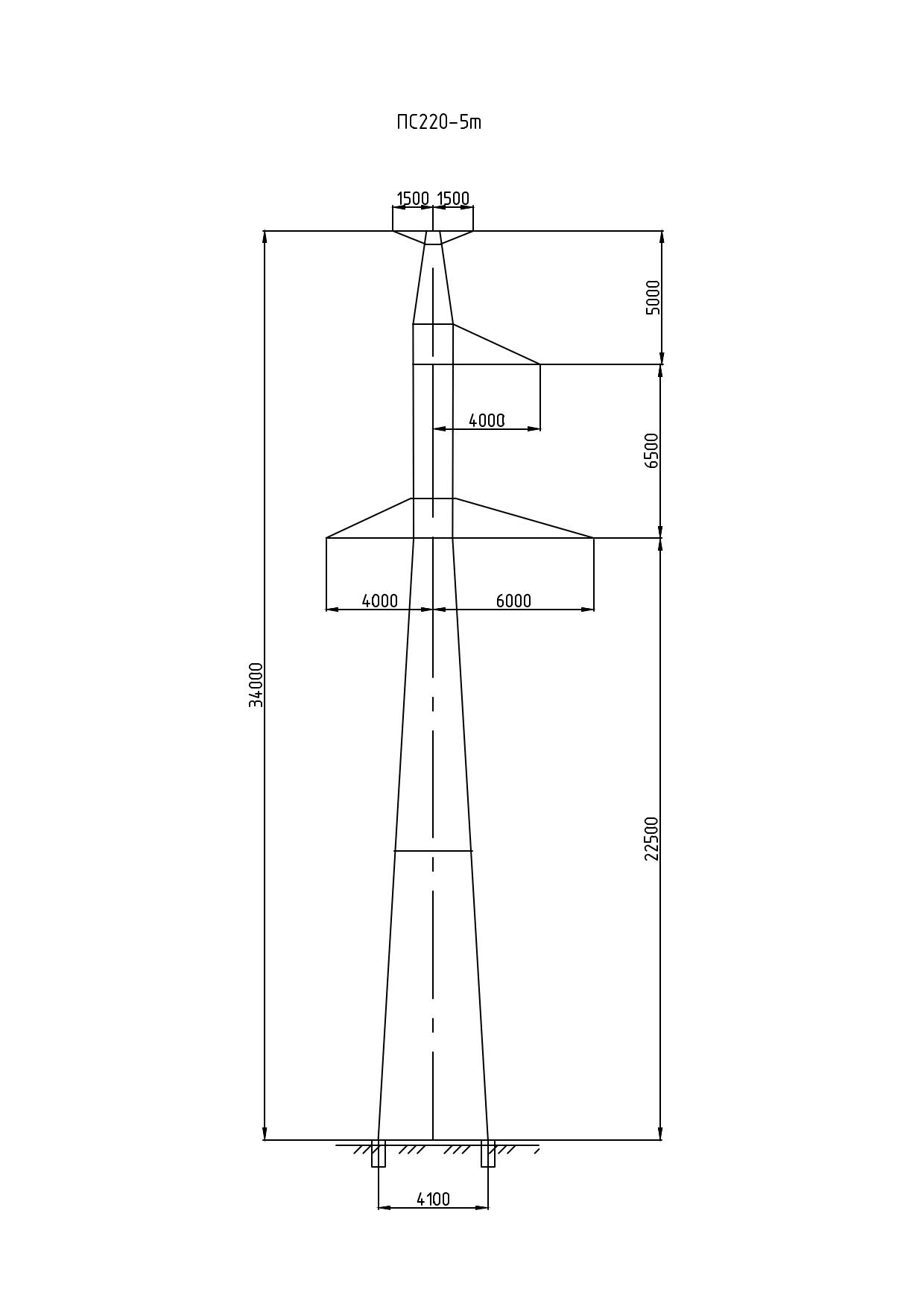

Общая высота ПС220-5Т достигает 34 м при высоте траверсы 22,5 м — параметры, характерные для промежуточных опор повышенного роста в линейке типового проекта 3.407-99 (3081тм-т7). Суффикс «Т» в шифре означает введение дополнительной секции ствола по сравнению с базовой ПС220-5, что позволяет увеличить вертикальный габарит до земли и пересекаемых объектов там, где базовый вариант оказывается недостаточен по высоте в соответствии с расчётом провеса.

Ширина базы — 4,1 м, как и у ПС220-5. Одноцепная промежуточная опора ПС220-5Т предназначена для прямолинейных участков ВЛ 220 кВ и воспринимает вертикальные нагрузки от веса проводников и гололёдных отложений, а также ветровые поперечные усилия. Механическое тяжение в проводах конструкцией не воспринимается — нагрузочная схема типична для промежуточного типа опор воздушных линий любого класса напряжения.

Масса металлоконструкции составляет 5741 кг без цинкования и 5965 кг с горячим цинкованием. Превышение по массе над базовой ПС220-5 в 224 кг в оцинкованном исполнении объясняется большей высотой ствола и соответствующим увеличением площади поверхности, покрываемой цинком. Горячее цинкование стальных элементов обеспечивает коррозионную стойкость конструкции в различных климатических районах без дополнительной обработки.

Конструкция ПС220-5Т выполнена в виде стальной решётчатой башни с раздельными фундаментными стойками. Сборка производится из типовых транспортных марок, что сокращает сроки монтажа на трассе и позволяет доставлять элементы стандартным транспортом. Фундаменты разработаны в составе типового проекта 3081тм-т7 и унифицированы с базовыми вариантами серии ПС220-5.

Опора ЛЭП ПС220-5Т используется при повышенных требованиях к вертикальному габариту на одноцепных участках воздушных линий 220 кВ. В проектной документации конструкция идентифицируется по шифру ПС220-5Т, что обеспечивает корректное формирование ведомостей металла, поставочных спецификаций и актов входного контроля при приёмке металлоконструкций на строительной площадке.
