Опора ПС220-5

Квадратное основание с шириной базы 4,1 м обеспечивает ПС220-5 устойчивость на прямых участках трасс ВЛ 220 кВ при нормативных ветровых нагрузках и равномерно распределяет реакции на четыре фундаментные стойки. Опора относится к одноцепным промежуточным конструкциям типового проекта 3.407-99 (3081тм-т7) и рассчитана под навеску проводов марки АС-300 с грозозащитным тросом ТК-11.

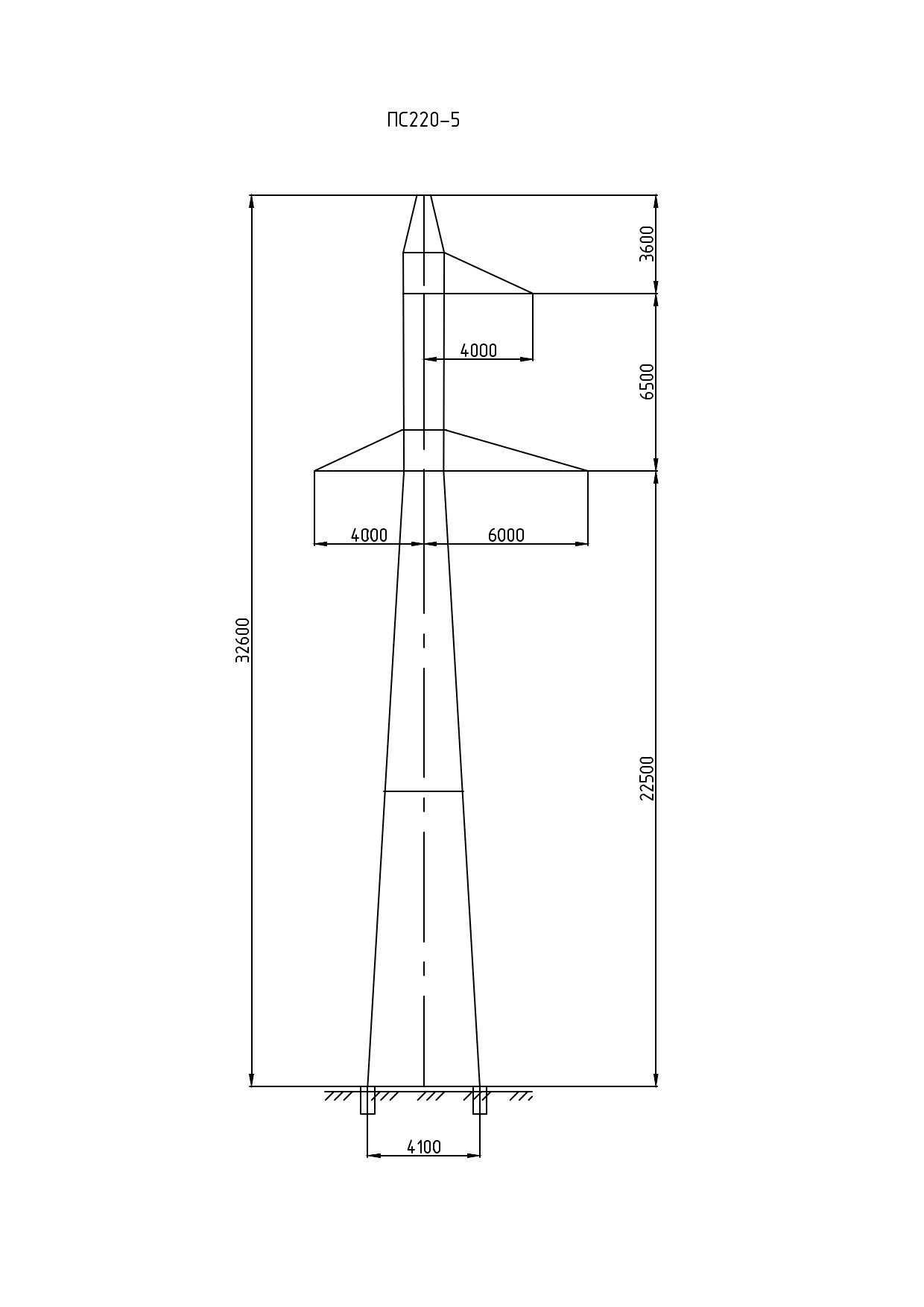

Общая высота ПС220-5 составляет 32,6 м, высота траверсы — 22,5 м. Соотношение высоты траверсы к общей высоте опоры достаточно велико, что обеспечивает нормативный вертикальный габарит при провесе проводника в расчётном пролёте. Данная конфигурация позволяет применять опору на участках с увеличенными пролётами или там, где необходимы увеличенные расстояния от нижнего провода до поверхности земли или пересекаемых объектов.

Грозозащитный трос ТК-11 располагается на вершине конструкции по оси симметрии и обеспечивает молниезащиту проводников по всей длине пролёта. В одноцепной компоновке применяется один трос. Продольная жёсткость опоры обеспечивается решётчатой структурой ствола с диагональными раскосами, а поперечная — шириной базы и геометрией секций ствола.

Масса металлоконструкции по чертежу КМ: 5575 кг без цинкового покрытия и 5793 кг с горячим цинкованием. Промежуточные опоры типа ПС220-5 воспринимают нагрузки нормального режима работы линии: вес проводников, гололёдные нагрузки, ветровое давление на провода и ствол. Передача тяжения в проводах конструкцией не предусмотрена. Фундаменты разработаны в составе типового проекта 3081тм-т7.

Горячее цинкование всех стальных элементов защищает конструкцию от коррозии в условиях различных ветровых и гололёдных районов. Опора ЛЭП ПС220-5 поставляется укрупнёнными секциями, подготовленными к полевой сборке и монтажу. Шифр ПС220-5 однозначно идентифицирует конструкцию в проектной документации и позволяет правильно сформировать ведомость металла при заказе; транспортные марки нумеруются в соответствии с чертежами КМ типового проекта 3081тм-т7.
