Опора П220-5+4,5

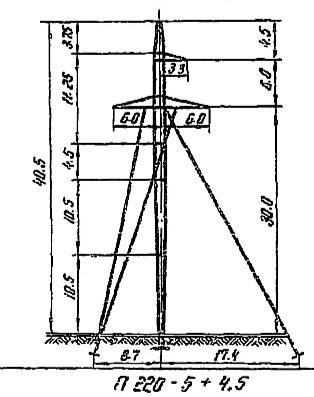

Опора П220-5+4,5 является высотным вариантом базовой промежуточной одноцепной опоры П220-5 для воздушных линий 220 кВ. Типовой проект 3.407-114 (9226тм-т2) предусматривает надставку стойки на 4,5 м, доводя общую высоту конструкции до 40,5 м. Траверса при этом располагается на отметке 30 м, что обеспечивает увеличенный вертикальный габарит проводов над поверхностью земли.

Расчётные провода те же, что и у базового исполнения: АС 240/32 и АС 400/51 в сочетании с грозозащитным тросом С70 (ТК-11). Сохранение номенклатуры проводов и армировки при увеличении высоты — ключевое преимущество модульного подхода типовых проектов серии 3.407: не требуется пересчёт нагрузок на траверсы и тросостойку.

Масса конструкции без цинкования — 3731 кг, с горячим цинкованием — 3852 кг. Прирост относительно П220-5 составляет около 300 кг с цинком — компактная надставка, доработанная в рамках типового проекта. Это делает П220-5+4,5 экономически эффективной альтернативой переходу к более тяжёлым конструкциям при необходимости увеличить габарит лишь на отдельных участках трассы.

Область применения — прямолинейные участки ВЛ 220 кВ с повышенными требованиями к вертикальному габариту провода: пересечения с дорогами, объекты с ограничениями по высоте опасной зоны, участки с пересечённым рельефом. Промежуточный тип опоры означает, что продольные нагрузки от разности тяжений проводов не должны превышать значений, предусмотренных расчётом аварийных режимов.
