Опора П220-5-10,5

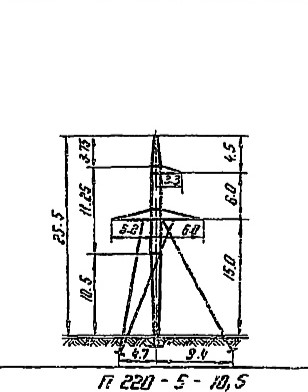

Опора П220-5-10,5 по типовому проекту 3.407-114 (9226тм-т2) представляет собой укороченную модификацию базовой серии П220-5 для одноцепных ВЛ 220 кВ. Цифра «-10,5» в шифре обозначает уменьшение высоты стойки на 10,5 м относительно стандартного варианта. В результате общая высота составляет всего 25,5 м, а траверса находится на отметке 15 м — наименьшая в данной серии.

Сниженная высота применяется на участках с особыми топографическими или техническими условиями: горный рельеф с высотными отметками, значительно превышающими отметки соседних пролётов; засечные линии с короткими пролётами; зоны действия авиационных ограничений. На таких участках полная высота опоры избыточна и может создавать нежелательные нагрузки на конструкцию от увеличенного ветрового пролёта.

Расчётные провода — АС 240/32 и АС 400/51, грозозащитный трос — С70 (ТК-11). Номенклатура проводов остаётся единой для всей серии П220-5, что обеспечивает единообразие армировки и сцепной арматуры на трассе. Масса конструкции без цинкования — 2783 кг, с горячим цинкованием — 2875 кг. Это наименьший показатель массы в данной серии, логично соответствующий наименьшей высоте.

Опора П220-5-10,5 устанавливается преимущественно как точечное решение в составе трассы, где соседние опоры имеют стандартную или увеличенную высоту. Промежуточный тип полностью сохраняется: конструкция рассчитана на поперечные и вертикальные нагрузки при нормальном режиме работы линии и ограниченные продольные нагрузки при аварийных ситуациях.
