Опора П220-1Т

Промежуточная опора П220-1Т для одноцепных воздушных линий 220 кВ представляет собой высотную модификацию базового исполнения П220-1 в рамках типового проекта 3.407-100 (3080тм-т6). Индекс «Т» обозначает увеличение высоты стойки по отношению к стандартному варианту за счёт надставных секций, что позволяет выдерживать нормированный габарит провода при пересечении объектов с повышенными требованиями к зазору — дорог, лесных массивов, пересечений с другими коммуникациями.

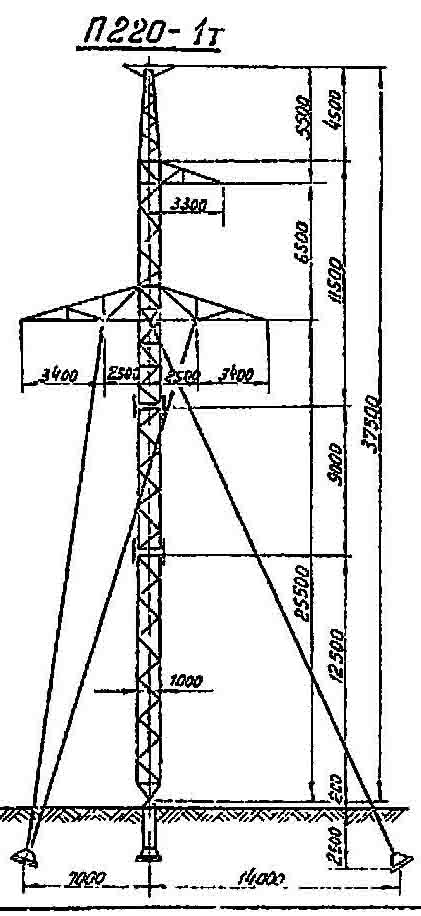

Общая высота сооружения составляет 37,5 м, траверса находится на отметке 25,5 м. Расчётные провода — марки АС 240/32 и АС 400/51, грозозащитный трос — С70 (ТК-11). Совместимость с широким диапазоном сечений проводов обеспечивает гибкость применения опоры в составе линий с разными пропускными способностями.

Масса металлоконструкции без защитного покрытия — 3771 кг, после горячего цинкования — 3917 кг. По весовым показателям опора относится к лёгкому классу для ВЛ 220 кВ, что обусловлено рациональной конструктивной схемой с оптимизированными сечениями элементов решётки.

При монтаже П220-1Т применяются те же технологические приёмы и тип фундаментов, что и для базовой опоры П220-1, что снижает затраты при смешанной расстановке типов на трассе. Конструкция рассчитана на работу в нормативных ветровых районах и районах по гололёду согласно ПУЭ, без учёта экстремальных климатических условий.
