Опора П220-5

Промежуточная опора ЛЭП П220-5 выполнена по типовому проекту 3.407-114 (9226тм-т2) и предназначена для одноцепных воздушных линий класса напряжения 220 кВ. Отличительная черта данной серии — проектирование под конкретную номенклатуру проводов: АС 240/32 и АС 400/51, и грозозащитный трос С70 (ТК-11). Такое сочетание характерно для отечественных ВЛ 220 кВ, проектировавшихся в период широкого применения типовых проектов серии 3.407.

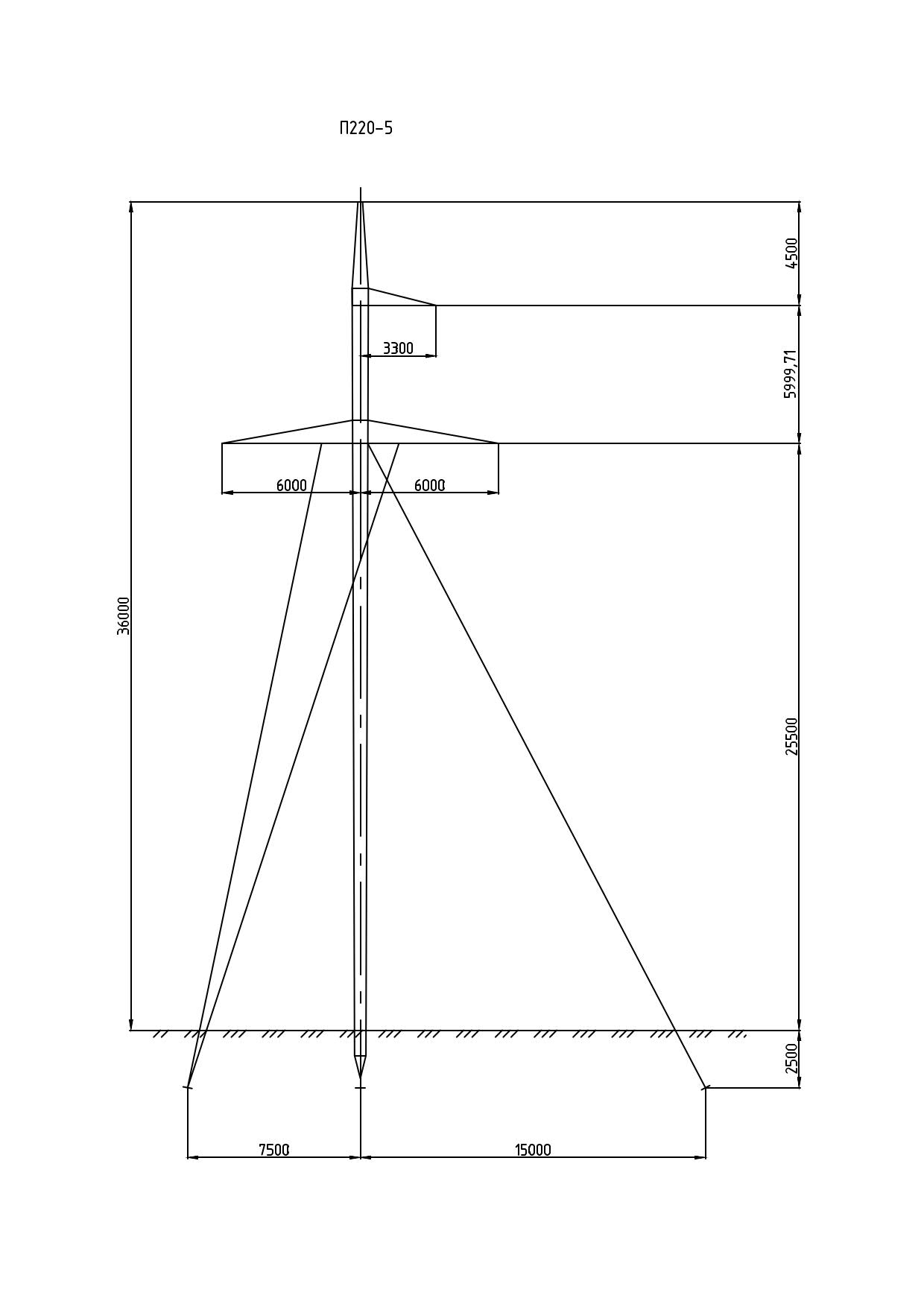

Общая высота конструкции — 36 м, отметка траверсы — 25,5 м. Масса без цинкования составляет 3429 кг, с горячим цинкованием — 3540 кг. Это один из наиболее лёгких вариантов в линейке промежуточных одноцепных опор 220 кВ высотой 36 м, что объясняется оптимизацией конструктивного решения под типовой проект 9226тм-т2 с его расчётными климатическими условиями.

Грозозащитный трос С70 (ТК-11) закреплён на тросостойке над фазными проводами и обеспечивает молниезащиту токопроводящей цепи по всей длине пролёта. Угол защиты подбирается при проектировании трассы в зависимости от конфигурации фаз и нормативной удельной плотности ударов молнии в землю для данного района.

Конструкция опоры — свободностоящая пространственная ферма из прокатных уголков на болтовых соединениях. Болтовая сборка позволяет транспортировать элементы в пакетах и выполнять монтаж в полевых условиях с применением кранов-трубоукладчиков или монтажных стрел. Горячее цинкование всех стальных элементов обязательно для обеспечения нормативного срока службы.
