Опора П220-1Д

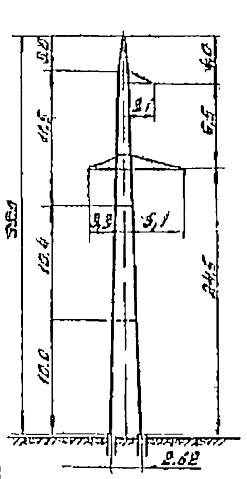

Опора П220-1Д — промежуточная одноцепная конструкция для воздушных линий 220 кВ, изготавливаемая по типовому проекту 9439тм-т4. Буква «Д» в обозначении, как правило, указывает на облегчённую или доработанную версию базового исполнения с оптимизированным расходом металла. Отличительная черта этой модификации — узкая ширина базы 2,62 м, что характерно для конструкций с пониженной материалоёмкостью при ограниченных полосах отвода или на участках со стеснённым расположением.

Высота опоры составляет 35 м, отметка траверсы — 24,5 м. Такие габариты обеспечивают нормированный вертикальный габарит до земли для проводов 220 кВ при проектных стрелах провеса в типовых пролётах. Масса конструкции по чертежам КМ без цинка — 3245 кг, с горячим цинкованием — 3379 кг, что соответствует лёгкому весовому классу для данного класса напряжения.

Небольшая ширина базы упрощает устройство фундаментов на стеснённых площадках, однако требует точного соблюдения проектных параметров пролёта и тяжения при монтаже, так как промежуточные опоры не рассчитаны на восприятие значительных продольных нагрузок от разности тяжений в соседних пролётах.

Опора П220-1Д применяется на прямолинейных участках трассы ВЛ 220 кВ при нормативных ветровых нагрузках. Горячее цинкование металлоконструкции обеспечивает долговременную защиту от атмосферной коррозии и соответствует требованиям ПУЭ к антикоррозионной стойкости опор для линий с длительным сроком эксплуатации.
