Опора П220-2

Двухцепная промежуточная опора П220-2 разработана по типовому проекту 3.407-100.6 для ВЛ 220 кВ и предназначена для прямолинейных участков трасс, где на одной конструкции подвешиваются два независимых токопроводящих цепи. Такое решение повышает пропускную способность коридора при минимизации полосы отвода и экономии материалов по сравнению с двумя параллельными одноцепными линиями.

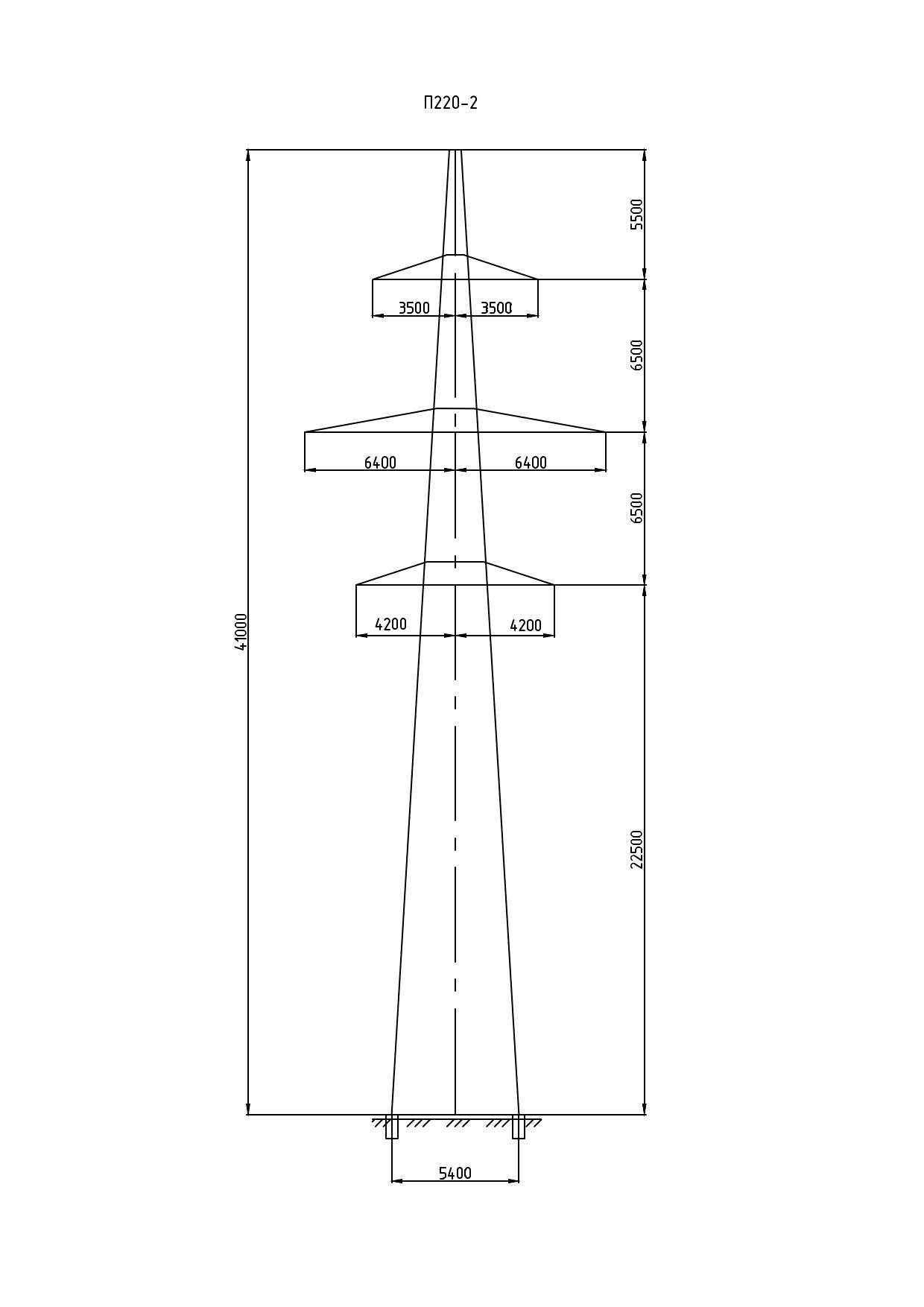

Общая высота конструкции — 41 м, траверса расположена на отметке 22,5 м. В состав опоры входит тросостойка, обеспечивающая подвеску грозозащитного троса на необходимой высоте для защиты обеих цепей от прямых ударов молнии. Ширина базы составляет 5,4 м — умеренное значение, обеспечивающее устойчивость при воздействии ветровых нагрузок на двойное количество проводов.

Масса несущей металлоконструкции по чертежам КМ без цинкования — 6208 кг, с горячим цинкованием — 6450 кг. Применение горячего цинка продлевает расчётный ресурс металла в условиях воздействия атмосферных осадков, промышленных выбросов и знакопеременных температур. Болтовая конструкция из профильного проката позволяет разукрупнять поставку для транспортировки в труднодоступные районы.

Конструктивно опора П220-2 решена в виде пространственной стержневой фермы с уширенным основанием и горизонтальными двухсторонними траверсами. Промежуточный тип подразумевает, что в нормальном режиме эксплуатации опора воспринимает преимущественно поперечные ветровые и вертикальные весовые нагрузки без значительных продольных усилий от разности тяжений.
