Опора П220-2+5

Опора П220-2+5 — увеличенная по высоте модификация базовой двухцепной промежуточной опоры серии П220-2 для воздушных линий 220 кВ. Типовой проект 3.407-100 (3080тм-т6) предусматривает надставку стойки на 5 м относительно стандартного исполнения, что позволяет выдерживать нормированный габарит проводов при пересечении автомобильных и железных дорог, судоходных водотоков, а также при прохождении трассы через лесные участки с высоким древостоем.

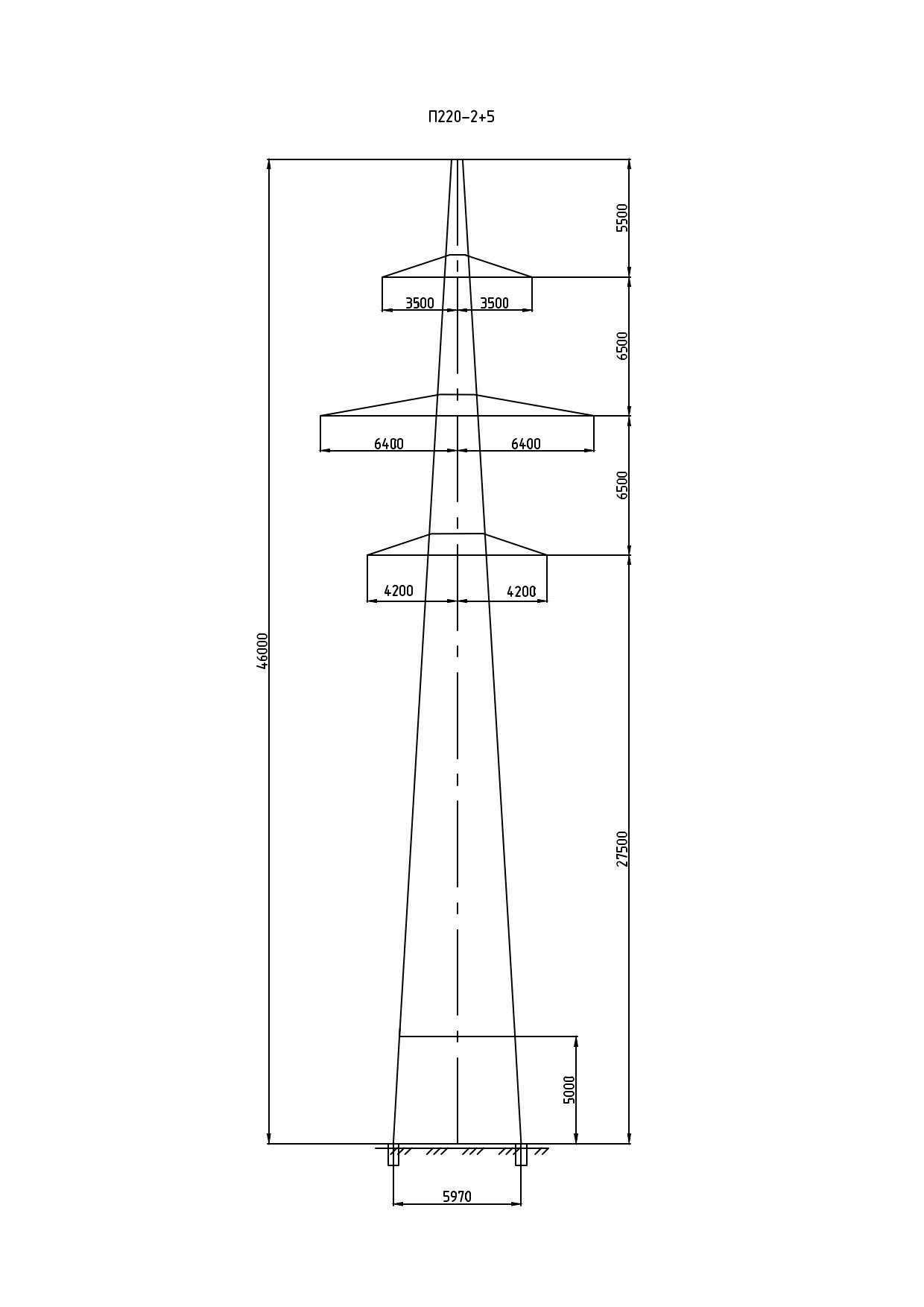

Высота опоры составляет 46 м, отметка траверс — 27,5 м. Двухцепное исполнение позволяет подвешивать две самостоятельные электрические цепи. Ширина базы — 5,97×3,62 м — обеспечивает устойчивость высокой конструкции при нормативных горизонтальных нагрузках без дополнительных анкерных устройств. Прямоугольная в плане форма основания характерна для двухцепных опор с боковым расположением цепей.

Масса конструкции без цинкования — 7645 кг, с горячим цинкованием — 7940 кг. Значительный вес обусловлен как двухцепной компоновкой, так и дополнительной высотой стойки. Несмотря на это, болтовая сборка из типовых прокатных уголков сохраняет технологичность монтажа — секции перевозятся стандартным транспортом и собираются без специального оборудования.

Опора устанавливается на прямолинейных участках трассы, где технические условия пересечений требуют увеличенного вертикального габарита. Характеристики промежуточного типа полностью сохраняются: конструкция не рассчитана на анкерные нагрузки и используется в сочетании с типовыми анкерно-угловыми опорами на ограничивающих пролётах.
