Опора П220-5-6,0

Промежуточная опора П220-5-6,0 предназначена для поддержания проводов на прямых участках воздушных линий электропередачи напряжением 220 кВ. Конструкция воспринимает вертикальные нагрузки от веса проводов и грозозащитного троса, а также поперечные ветровые нагрузки — без восприятия продольного тяжения.

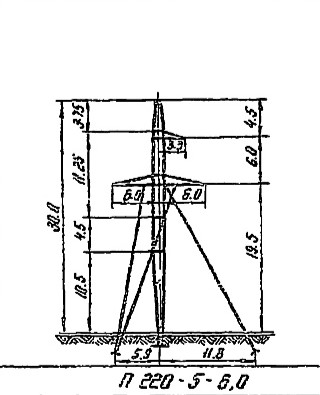

Опора одноцепная, высота по проекту составляет 30 м, отметка траверсы — 19,5 м. Разработана в рамках типового проекта 3.407-114 (шифр серии 9226тм-т2). Для защиты от атмосферных перенапряжений предусмотрен грозозащитный трос марки С70 (ТК-11).

Расчётная марка проводов — АС 240/32 и АС 400/51, что обеспечивает возможность применения опоры в широком диапазоне сечений сталеалюминиевых проводов. Масса металлоконструкции по чертежу КМ без антикоррозионного покрытия составляет 3082 кг, с горячим цинкованием — 3184 кг. Горячее цинкование гарантирует долгосрочную защиту стальных элементов в условиях агрессивных климатических воздействий, характерных для открытых энергетических объектов.

Опора П220-5-6,0 применяется в составе серийных воздушных линий класса 220 кВ при проектировании и реконструкции магистральных энергосистем. Типовое проектное решение позволяет стандартизировать монтаж и упростить логистику при строительстве протяжённых трасс. Конструктив рассчитан на работу в различных ветровых районах и районах по гололёду согласно нормативным требованиям к линиям данного класса напряжения.
