Опора П220-1

Одноцепная промежуточная опора П220-1 выпускается по типовому проекту 3.407-100 (3080тм-т6) для воздушных линий классом напряжения 220 кВ. Данный тип предназначен для прямолинейных участков трассы, где основная нагрузка на несущую конструкцию формируется ветровым давлением на провода и грозозащитный трос, а также весом проводов в пролёте при расчётных гололёдных отложениях.

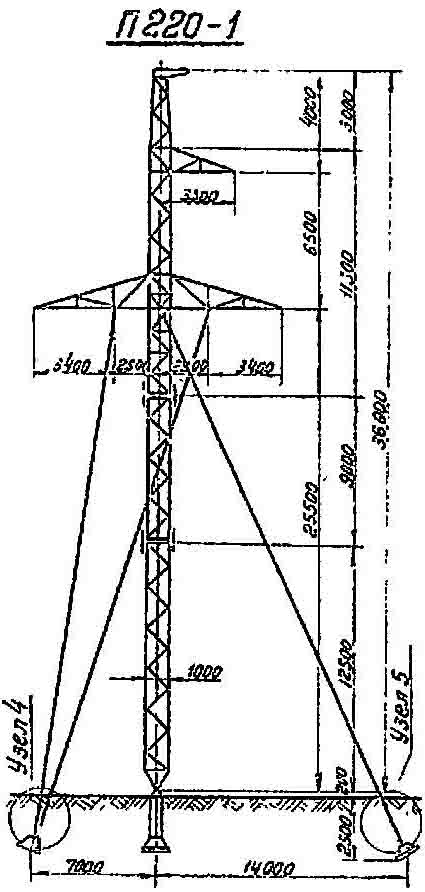

Общая высота опоры — 36 м, траверса расположена на отметке 25,5 м. Проектная документация допускает подвеску проводов марок АС 240/32 и АС 400/51 в сочетании с грозозащитным тросом С70 (ТК-11), что позволяет использовать опору в составе линий с различными сечениями токопроводящих жил без изменения базового исполнения.

Масса конструкции без защитного покрытия — 3669 кг, с горячим цинкованием — 3812 кг. Антикоррозионная обработка методом горячего погружения обеспечивает срок службы металла в умеренно-континентальном и влажном климате, соответствующий нормативному ресурсу воздушной линии.

Опора П220-1 широко применяется в отечественном электросетевом строительстве при сооружении новых и реконструкции существующих ВЛ 220 кВ. Болтовая сборка из прокатных уголковых элементов упрощает транспортировку россыпью и монтаж в полевых условиях. Конструктивная схема — свободностоящая пространственная ферма с узкой базой и горизонтальными траверсами для поддержания нормированного габарита фазных проводов.
