Опора П220-4Д

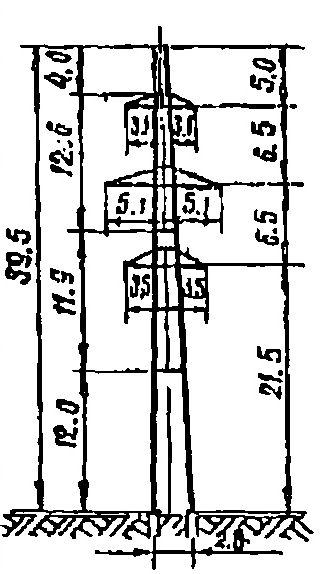

Двухцепная промежуточная опора П220-4Д по типовому проекту 1731тм-т3 предназначена для воздушных линий 220 кВ, в которых один столб несёт сразу две независимые электрические цепи. При общей высоте 39,5 м и отметке траверсы 21,5 м ширина базы составляет лишь 2,8 м — весьма узкое основание для двухцепной конструкции такой высоты. Это решение стало возможным благодаря оптимизированному распределению нагрузок и подбору сечений несущих элементов в соответствии с типовым проектом.

Небольшая ширина базы существенно снижает площадь застройки при строительстве фундаментов, что важно при прохождении ВЛ через сельскохозяйственные угодья и урбанизированные территории. Вместе с тем узкое основание требует особого внимания к расчёту фундаментов — они должны обеспечивать как несущую способность, так и ограничение угловых перемещений стойки в рабочем и аварийном режимах.

Масса конструкции без цинкования — 3950 кг, с горячим цинкованием — 4108 кг. Это достаточно экономичный показатель для двухцепной промежуточной опоры высотой почти 40 м. Горячее цинкование является стандартным требованием для опор 220 кВ и обеспечивает многолетний ресурс без плановой окраски.

Опора П220-4Д применяется на прямолинейных участках трассы. Двухцепная компоновка при единой молниезащите от одного грозозащитного троса делает её экономически эффективным решением для увеличения суммарной пропускной способности коридора ВЛ.
