Опора П220-2Т+5

Модификация П220-2Т+5 представляет собой высотный вариант двухцепной промежуточной опоры П220-2Т для воздушных линий 220 кВ с надставкой стойки на 5 м сверх базового исполнения. Типовой проект 3.407-100 (3080тм-т6) регламентирует конструктивное решение, при котором дополнительные секции включаются в состав нижней части стойки без изменения геометрии траверс и тросостойки.

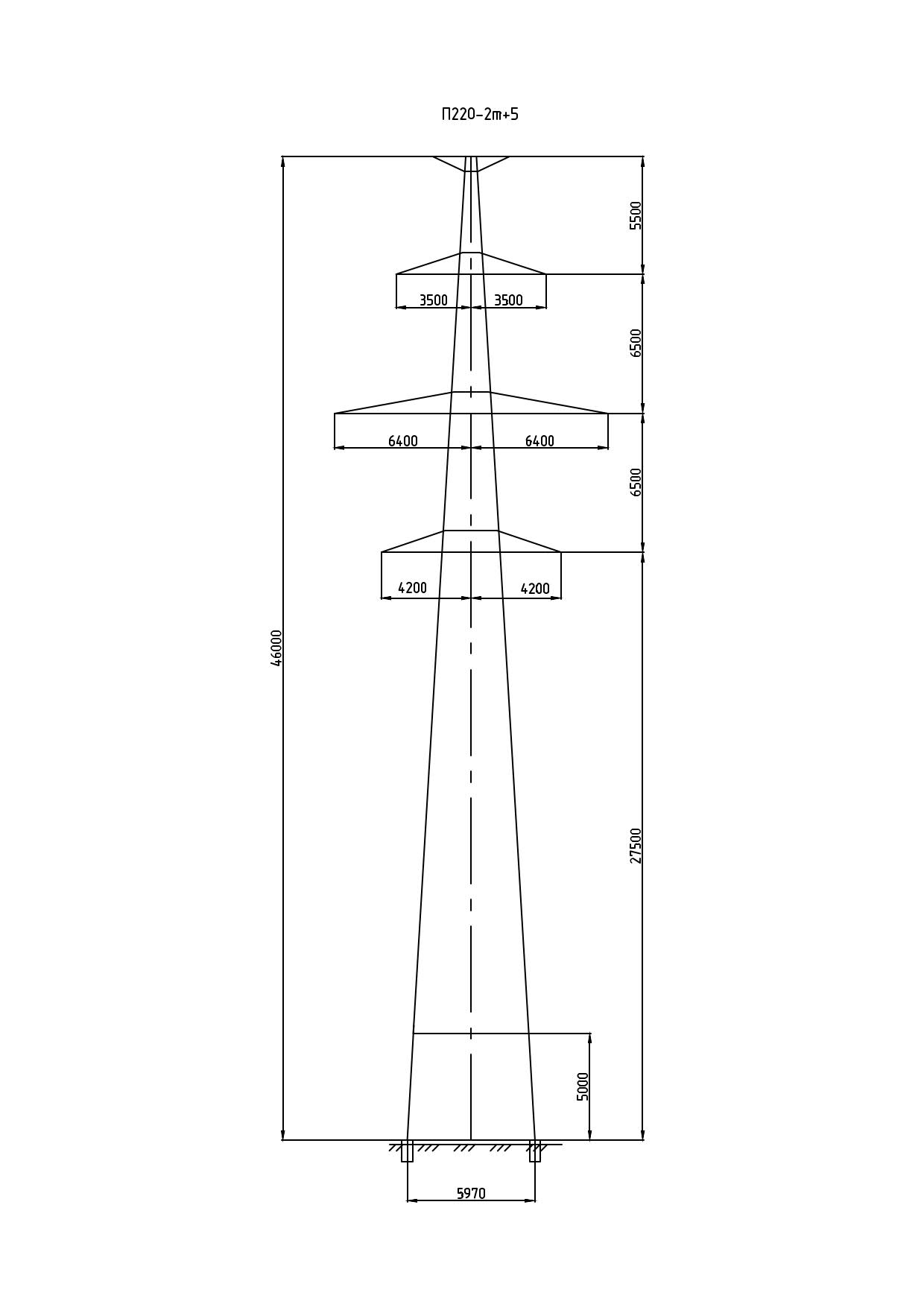

Общая высота конструкции — 46 м, что является значительным показателем для промежуточных опор данного класса напряжения. Траверса находится на отметке 27,5 м, что создаёт увеличенный вертикальный габарит для преодоления естественных и искусственных препятствий. База — 5,97×3,62 м — обеспечивает необходимую горизонтальную устойчивость высокой конструкции при двухцепной нагрузке.

Масса опоры без цинка — 7764 кг, с горячим цинкованием — 8065 кг. По сравнению с базовым исполнением П220-2Т прирост массы около 1500 кг обусловлен дополнительными секциями стойки и усиленными элементами основания. Такой вес является типичным для высотных двухцепных промежуточных опор 220 кВ.

Опора П220-2Т+5 находит применение при пересечении ВЛ 220 кВ с объектами, для которых нормативными документами установлены повышенные требования к вертикальному габариту. Промежуточный тип сохраняет все ограничения по продольным нагрузкам: разбивка анкерных пролётов и расстановка анкерно-угловых опор выполняется проектировщиком в соответствии с ПУЭ и требованиями типового проекта.
