Опора П220-2Т

Опора П220-2Т — двухцепная промежуточная конструкция для воздушных линий 220 кВ, изготавливаемая по типовому проекту 3.407-100 (3080тм-т6). Исполнение «Т» предполагает подвеску грозозащитного троса марки ТК-11 в сочетании с проводами АС-300 или АС-400, что определяет соответствующую конфигурацию тросостойки и расчётные нагрузки на несущие элементы конструкции.

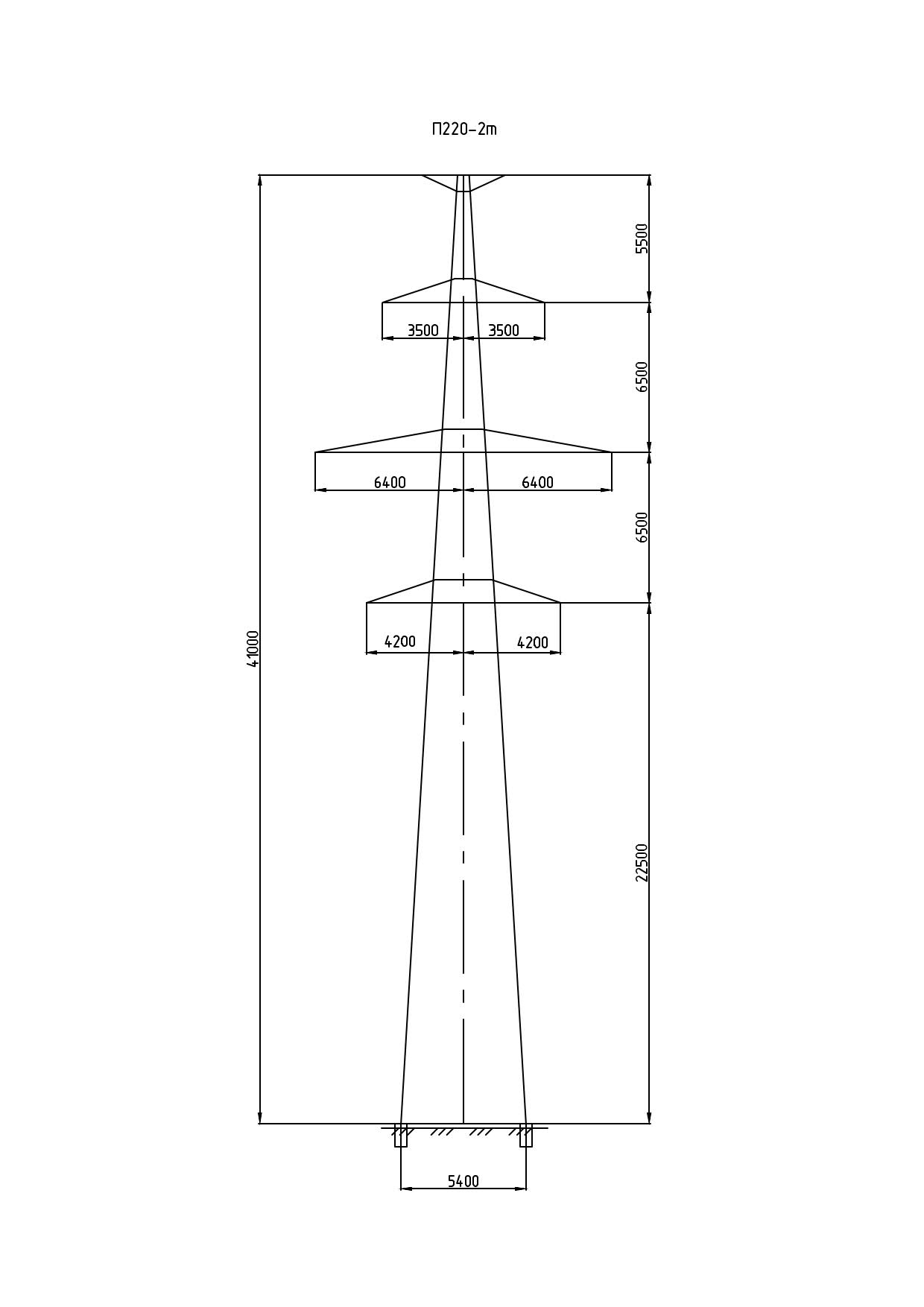

Общая высота опоры — 41 м, траверса расположена на отметке 22,5 м. Ширина базы составляет 5,4×3,33 м — прямоугольная в плане форма основания обеспечивает требуемую устойчивость при нагрузке от двух цепей. Нагрузки от проводов АС-300 и АС-400 при расчётных гололёдных и ветровых условиях учтены в типовом проекте при подборе сечений стержневых элементов.

Масса металлоконструкции по рабочим чертежам КМ без покрытия — 6327 кг, с горячим цинкованием — 6573 кг. Разница в 246 кг соответствует стандартному выходу цинка на тонну металла. Горячецинкованное исполнение является нормой для опор ВЛ 220 кВ, эксплуатируемых в условиях переменной влажности и промышленных загрязнений атмосферы.

Трос ТК-11 обеспечивает грозозащиту обеих цепей по всей длине пролётов. В сочетании с правильно подобранными углами защиты троса относительно крайних фазных проводов это снижает вероятность обратного перекрытия при грозовых воздействиях. Конструкция полностью соответствует требованиям ПУЭ для промежуточных опор ВЛ 220 кВ.
