Опора П220-2Д

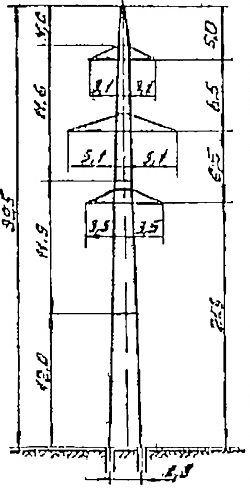

Среди промежуточных двухцепных опор класса 220 кВ опора П220-2Д по типовому проекту 9439тм-т4 выделяется сочетанием относительно небольшой ширины базы (2,8 м) и значительной общей высоты (39,5 м). Такая пропорция достигается за счёт рационального распределения поперечных сечений стержней решётки: нижний пояс рассчитан на сжимающие усилия от ветровых нагрузок двух цепей, тогда как верхняя часть стойки работает преимущественно на изгиб.

Отметка траверсы — 21,5 м. Двухцепное исполнение предполагает два яруса траверс для поддержания нормированного габарита фазных проводов каждой цепи. Несмотря на узкую базу, устойчивость конструкции обеспечивается правильным подбором фундаментов согласно расчётным нагрузкам типового проекта.

Масса металлоконструкции без цинкования — 4436 кг, с горячим цинком — 4619 кг. Это значительно меньше, чем у ряда аналогичных двухцепных опор 220 кВ, что свидетельствует об оптимизированном конструктивном решении с минимизацией расхода стали. Горячее цинкование обязательно для обеспечения нормативного ресурса эксплуатации.

Опора П220-2Д применяется на прямолинейных участках трасс ВЛ 220 кВ. Промежуточный тип означает, что расчётная схема не предусматривает восприятие разности продольных тяжений: на анкерных точках и углах поворота трассы устанавливаются анкерно-угловые опоры соответствующей серии.
