Опора П220-3ТС

Одноцепная промежуточная опора П220-3ТС для воздушных линий 220 кВ выполнена по типовому проекту 3.407-117 (9206тм-т2), отличающемуся от широко распространённого 3.407-100 иными расчётными климатическими районами и, соответственно, иными нормативными нагрузками. Это определяет специфику применения данной конструкции и её место в проектировании конкретной ВЛ.

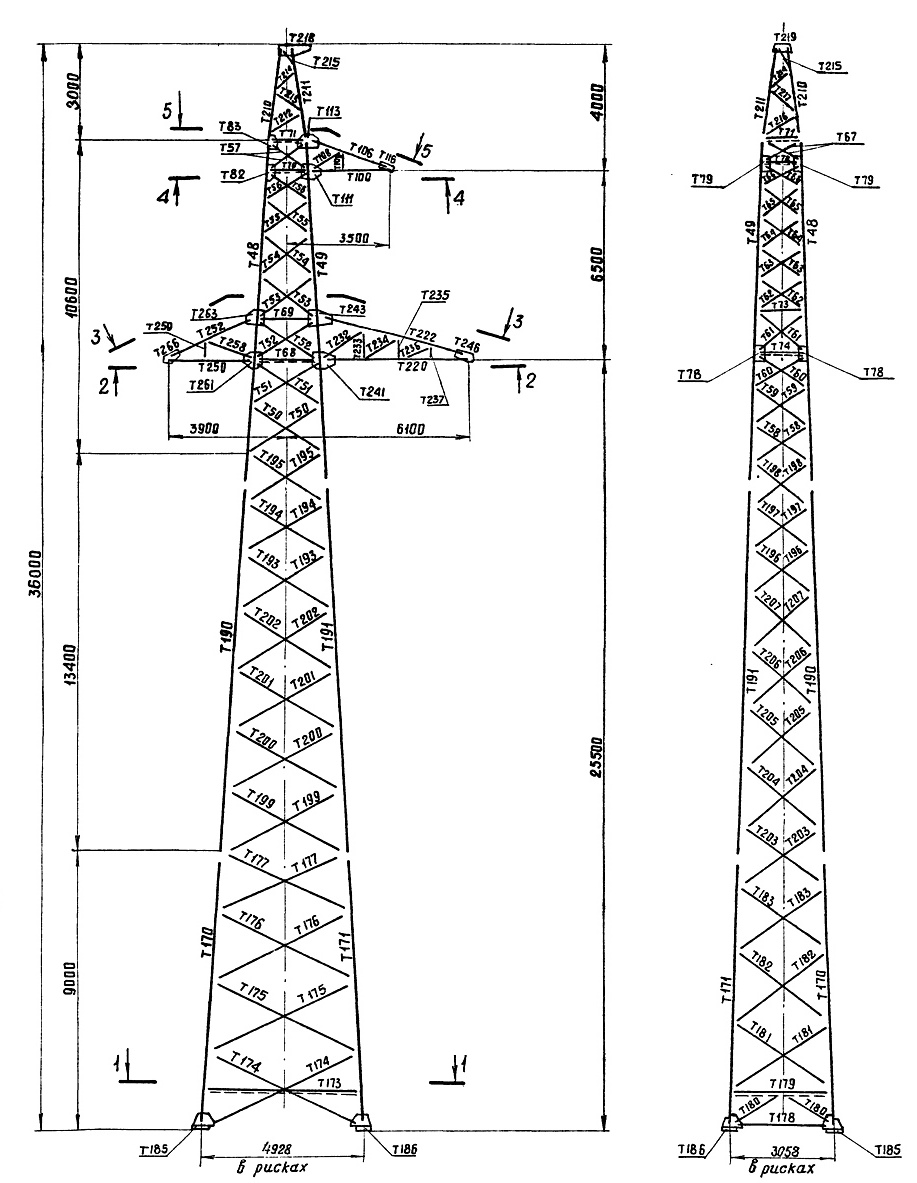

Общая высота опоры — 36 м, траверса — на отметке 25,5 м. Ширина базы составляет 5×3,13 м: прямоугольная в плане форма основания, при которой поперечный размер (5 м) превышает продольный (3,13 м), — характерна для одноцепных опор с повышенной поперечной нагрузкой. Масса металлоконструкции без цинка — 4071 кг, с горячим цинкованием — 4230 кг.

По сравнению с рядом аналогов той же высоты и класса напряжения опора П220-3ТС имеет умеренную металлоёмкость, что обусловлено проектированием под меньшие нагрузки по типовому проекту 9206тм-т2. Использование в регионах с нагрузками, превышающими расчётные для данного проекта, недопустимо без проведения дополнительных проверочных расчётов.

Горячее цинкование обеспечивает антикоррозионную защиту и долговечность металлоконструкции. Болтовая сборка из прокатных уголков и соединительных элементов позволяет выполнять монтаж в труднодоступных районах без специализированного тяжёлого оборудования. Опора ставится на прямолинейных участках трассы и воспринимает нормативные поперечные и вертикальные нагрузки промежуточного типа.
