Опора П220-3

Конструкция одноцепной промежуточной опоры П220-3 разработана по типовому проекту 3.407-100.6 (3080тм-т6) для воздушных линий 220 кВ и оптимизирована под работу с проводом АС-400 — одним из наиболее распространённых сечений в сетях данного класса напряжения. Грозозащитный трос марки ТК-11 обеспечивает молниезащиту фазных проводов на всей длине пролёта.

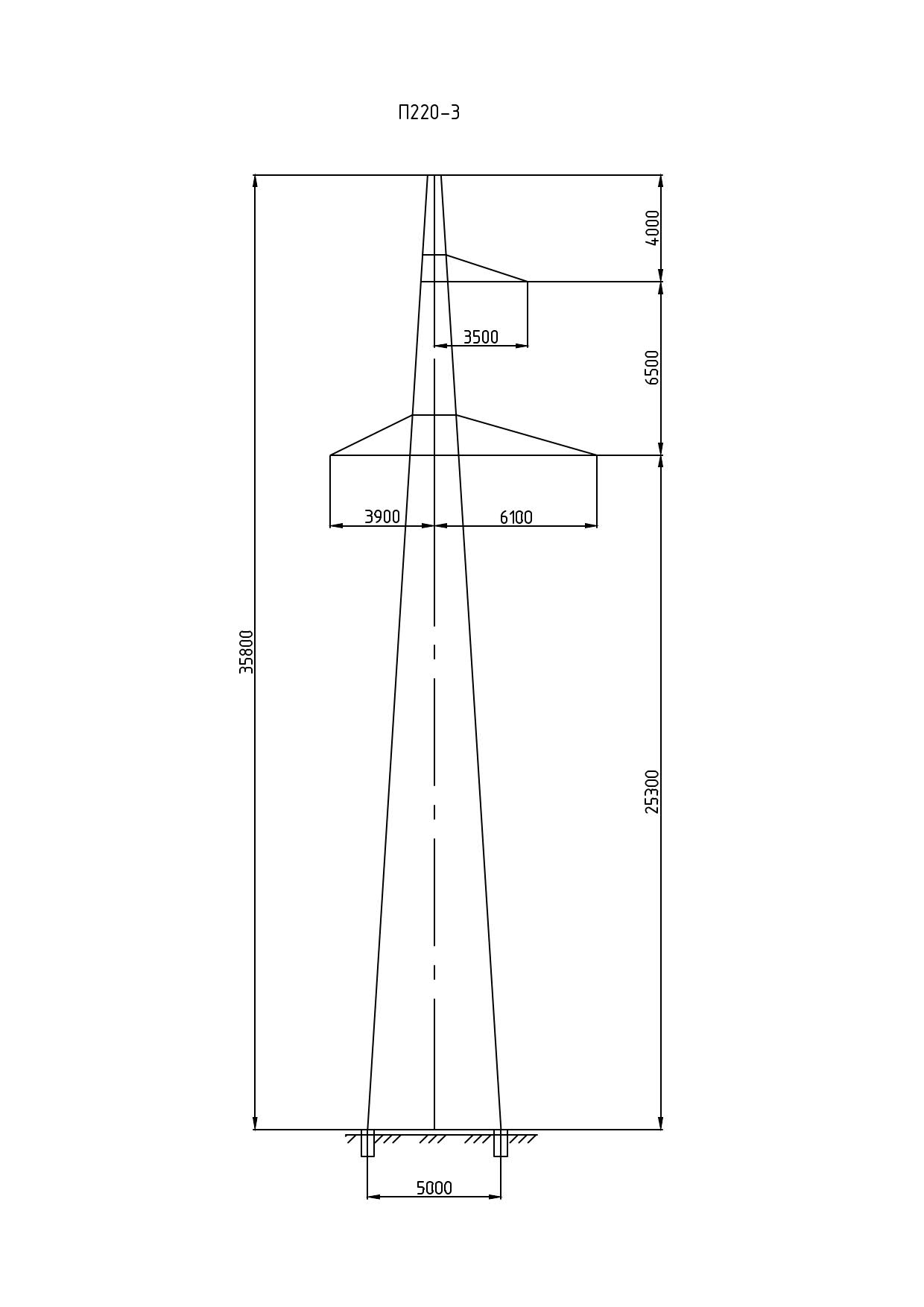

Общая высота опоры — 35,8 м, траверса — на отметке 25,3 м. Ширина базы составляет 5 м, что соответствует требованиям устойчивости для расчётных ветровых нагрузок на одну цепь проводов и грозозащитный трос. Форма сечения ствола — уменьшающаяся кверху четырёхгранная пространственная ферма с диагональной решёткой.

Масса опоры по рабочим чертежам КМ без защитного покрытия составляет 4698 кг, с горячим цинкованием — 4881 кг. По удельному расходу металла на 1 м высоты это несколько больше, чем у более лёгких вариантов серии П220, что обусловлено увеличенными нагрузками от провода АС-400 с его большим весовым и ветровым пролётом.

Промежуточное назначение опоры определяет режим её нагружения: в нормальном режиме работы линии она воспринимает вертикальные нагрузки от веса проводов и горизонтальные ветровые нагрузки. Продольные нагрузки от тяжения воспринимаются только при аварийном обрыве провода в соседнем пролёте — в объёме, предусмотренном расчётом типового проекта.
