Опора П220-3Т

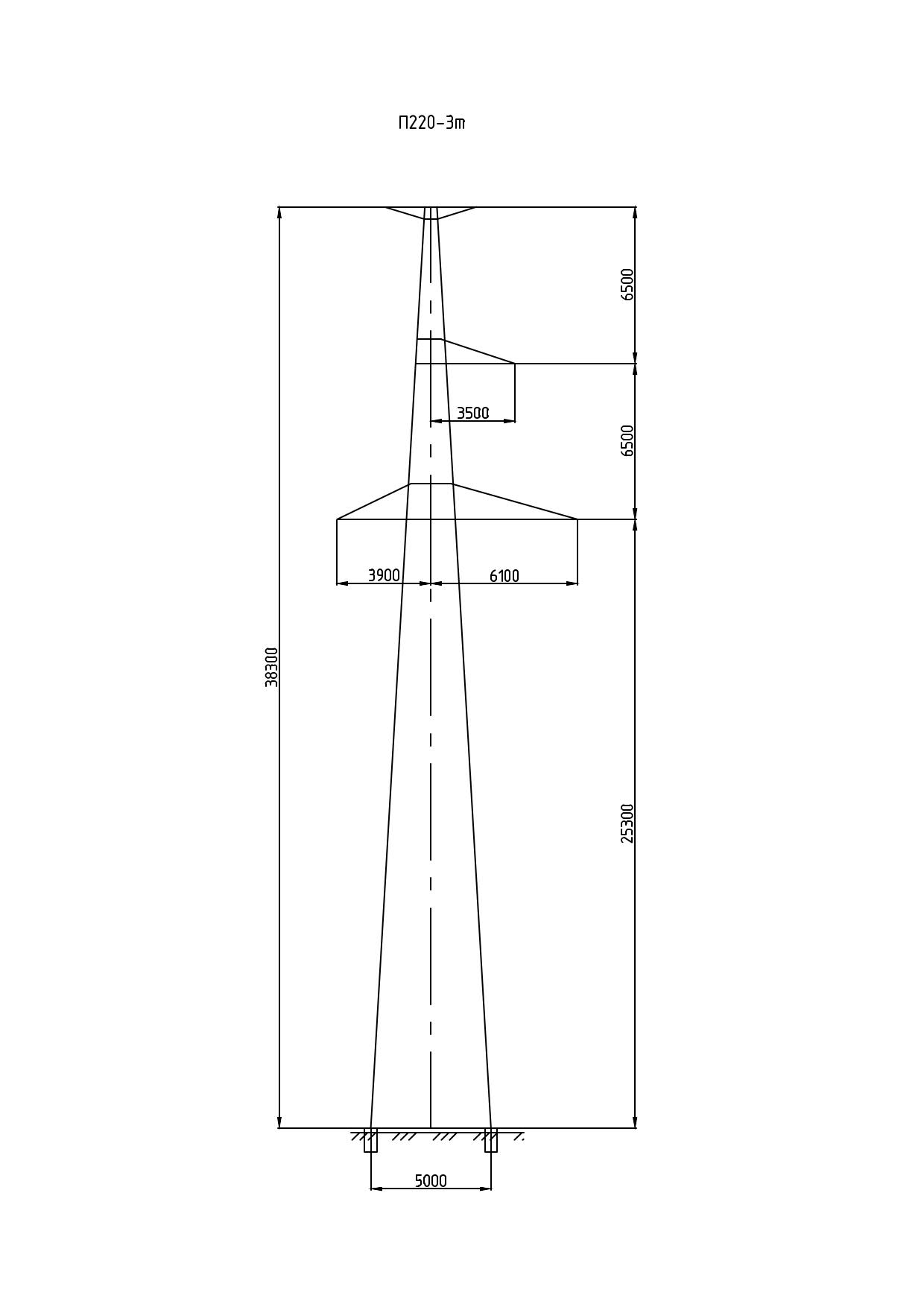

Одноцепная промежуточная опора П220-3Т для ВЛ 220 кВ выполнена по типовому проекту 3.407-100.6 (3080тм-т6). Индекс «Т» означает включение в конструкцию дополнительной надставки стойки, доводящей общую высоту до 38,3 м при неизменной отметке траверсы 25,3 м. Разница между общей высотой и отметкой траверсы в 13 м соответствует высоте тросостойки и верхней части ствола над уровнем фазных проводов.

Ширина базы — 5 м — аналогична базовой опоре П220-3, поскольку дополнительная нагрузка от увеличения высоты учтена в типовом проекте при подборе сечений нижних поясных элементов. Масса опоры без горячего цинкования — 4876 кг, с цинкованием — 5066 кг. Это примерно на 180 кг больше, чем у П220-3 без надставки, что соответствует прибавке секций ствола.

Конструкция рассчитана на восприятие нормативных ветровых нагрузок на провода 220 кВ и грозозащитный трос при максимальных нормативных гололёдных отложениях. Промежуточный тип ограничивает продольные нагрузки — разность тяжений проводов в смежных пролётах не должна превышать значений, допустимых по расчёту типового проекта.

Опора П220-3Т применяется на прямолинейных участках трасс, где рельеф или условия пересечений требуют увеличенного вертикального габарита без перехода к более тяжёлым и дорогостоящим конструкциям. При чередовании с базовыми П220-3 она обеспечивает гибкую расстановку опор по трассе.
