Опора П220-3+5

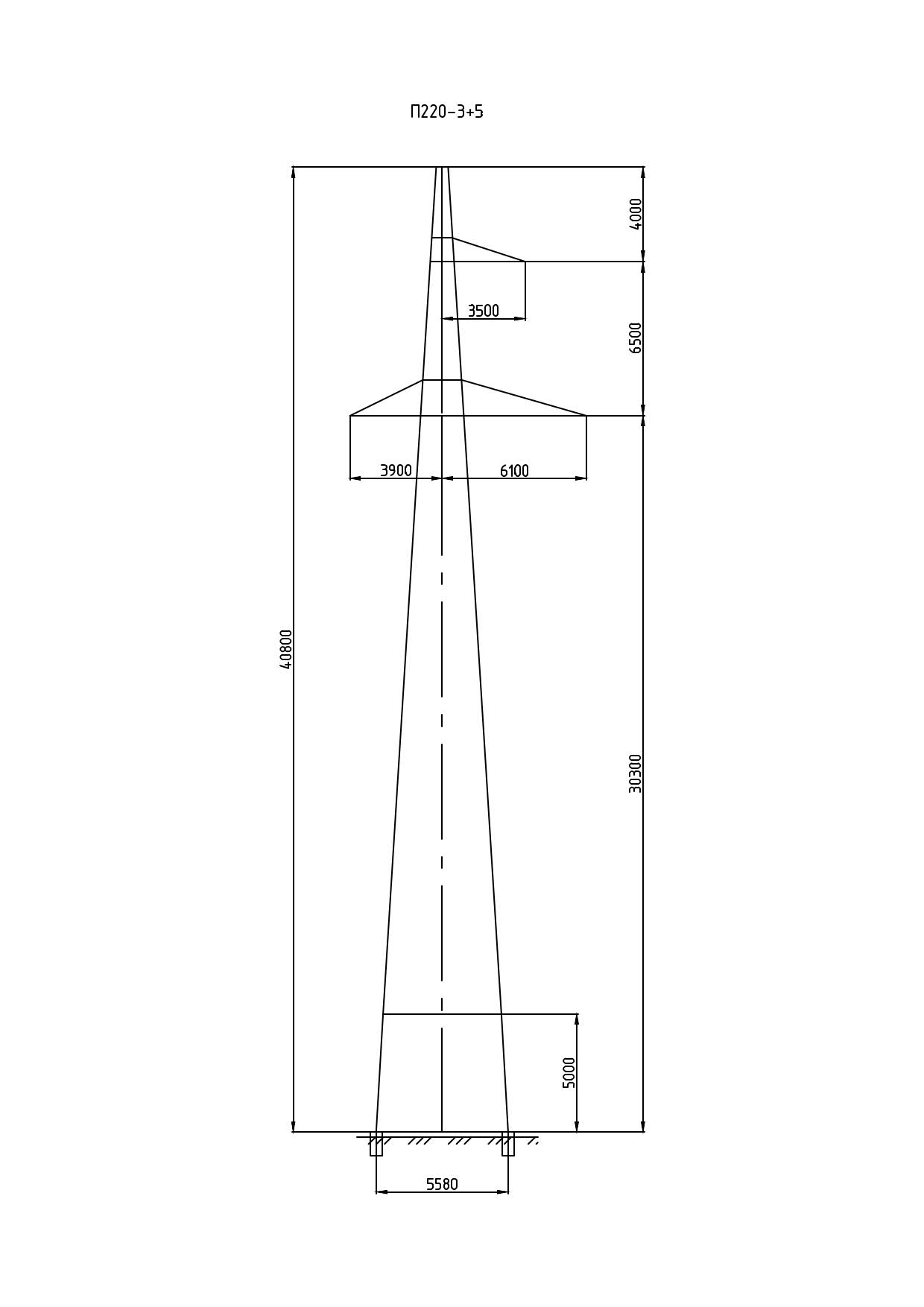

Опора П220-3+5 является высотной модификацией базовой одноцепной промежуточной конструкции П220-3, выполненной по типовому проекту 3.407-100.6 (3080тм-т6). Увеличение общей высоты с 35,8 до 40,8 м достигается включением в ствол опоры дополнительной секции высотой 5 м. Такой подход типичен для серийных конструкций: базовый проект допускает набор надставок стандартной длины без пересчёта несущей способности.

Траверса при этом поднимается до отметки 30,3 м, что существенно увеличивает вертикальный габарит до земли. Именно это делает П220-3+5 востребованной при прохождении линии через лесные просеки с высоким древостоем, при пересечении автодорог первой и второй технической категории, а также в холмистой местности с переменным рельефом.

Ширина базы — 5,58 м — несколько больше, чем у базового П220-3 (5 м), что компенсирует увеличение опрокидывающего момента от большей высоты конструкции. Масса без цинкования составляет 5860 кг, с горячим цинкованием — 6088 кг. Прирост массы по сравнению с П220-3 объясняется дополнительными секциями ствола и усиленными элементами нижней части пирамиды.

Опора устанавливается на прямолинейных участках трассы ВЛ 220 кВ. Промежуточный тип означает, что расчётная схема оптимизирована под поперечные и вертикальные нагрузки. При проектировании трассы рядом с П220-3+5, как правило, ставятся обычные опоры П220-3 без надставок там, где рельеф это допускает.
