Опора П220-3Т+5

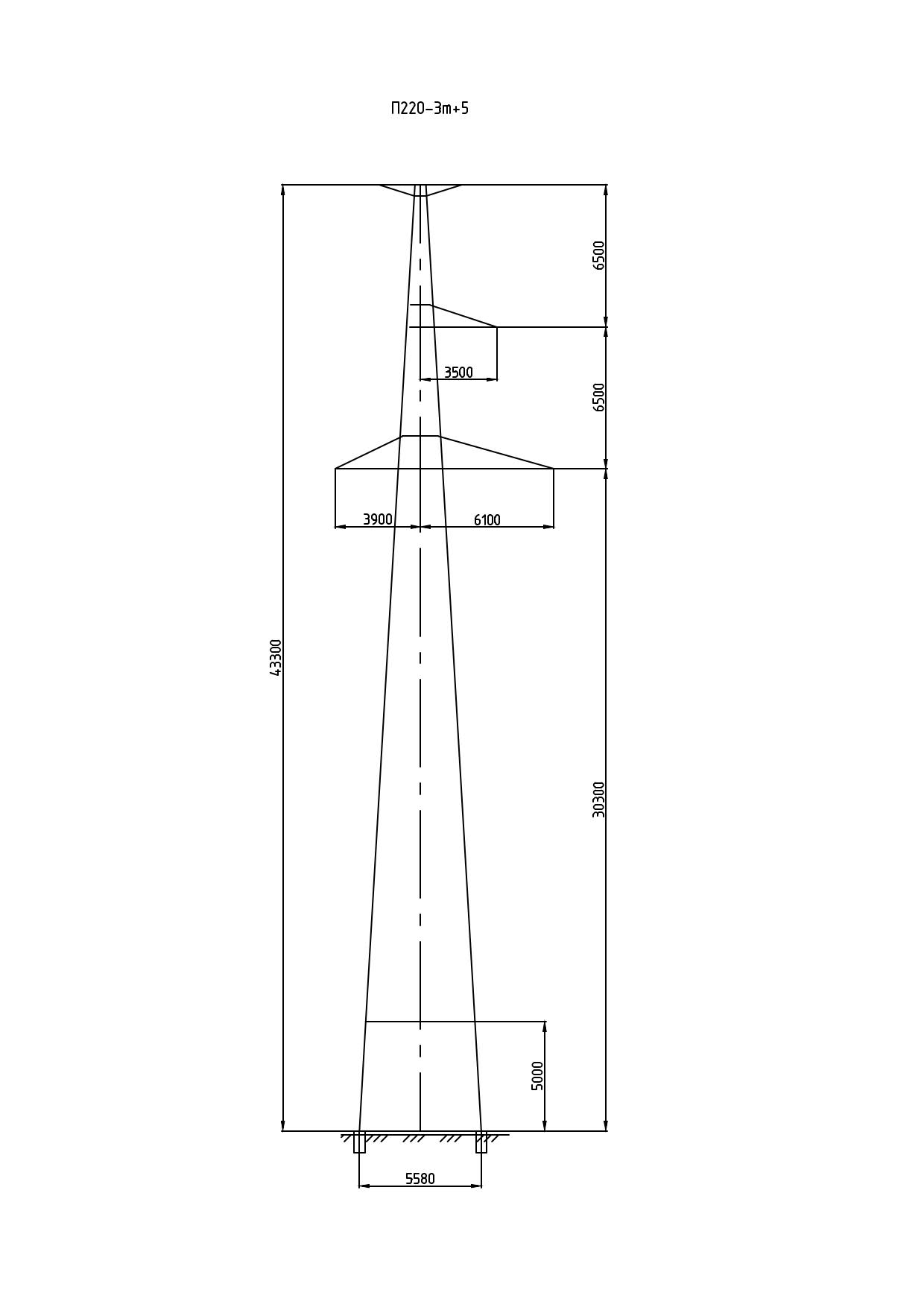

Среди одноцепных промежуточных опор серии П220-3 конструкция П220-3Т+5 по типовому проекту 3.407-100.6 (3080тм-т6) является наиболее высокой: её общая высота достигает 43,3 м за счёт дополнительной надставки стойки в 5 м сверх варианта П220-3Т. Наличие тросостойки (отмечено в составе конструкции) обеспечивает подвеску грозозащитного троса на требуемой высоте для надёжной молниезащиты провода по всей длине пролёта.

Траверса расположена на отметке 30,3 м. Такая высота фазных проводов над уровнем земли позволяет применять опору на пересечениях с объектами с максимальными требованиями к габариту: судоходными реками средней навигационной категории, многополосными автомобильными развязками, нефте- и газопроводами. Ширина базы — 5,58 м — соответствует расчётным горизонтальным нагрузкам для данной высоты.

Масса опоры без горячего цинкования — 6039 кг, с цинкованием — 6274 кг. По отношению к базовой П220-3 прирост составляет более 1300 кг, что объясняется двумя надставками ствола и усиленными нижними поясными элементами. Горячее цинкование всех элементов конструкции — обязательное требование для долговременной эксплуатации в различных климатических зонах.

Опора П220-3Т+5 применяется точечно — там, где стандартные исполнения серии П220-3 не обеспечивают требуемый габарит, а переход к анкерно-угловым или переходным конструкциям нецелесообразен. Промежуточный тип сохраняет все нормативные ограничения по продольным нагрузкам.
