Опора П220-2ТС

Промежуточная двухцепная опора П220-2ТС для воздушных линий 220 кВ изготавливается по типовому проекту 3.407-117 (9206тм-т2), что отличает её от внешне схожих конструкций серии 3.407-100. Типовой проект 9206тм-т2 предусматривает иные расчётные нагрузки и, как следствие, иные сечения элементов решётки, что отражается в меньшей массе — 5482 кг без цинка и 5696 кг с горячим цинкованием — по сравнению с аналогами той же высоты.

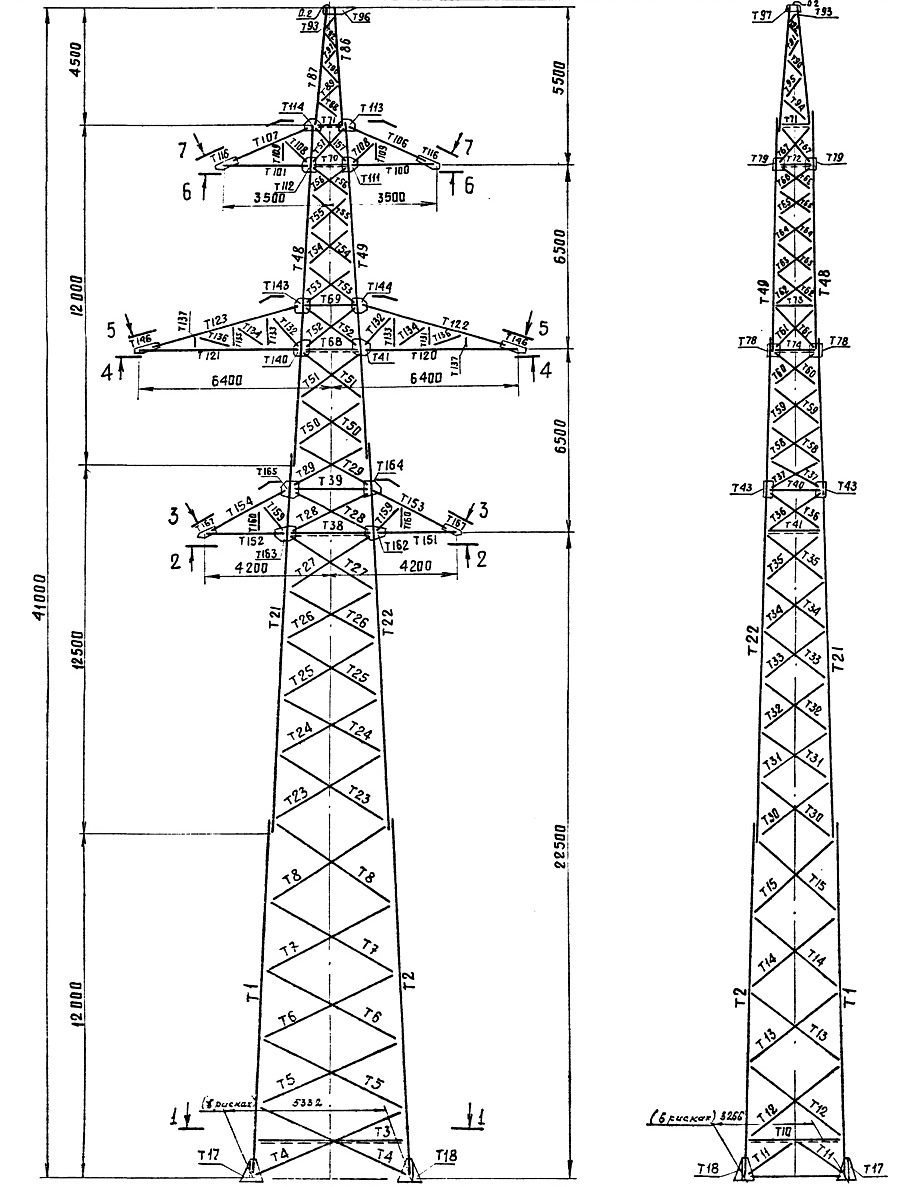

Общая высота конструкции составляет 41 м, отметка траверсы — 22,5 м. Ширина базы — 5,4×3,33 м. Прямоугольная форма основания типична для двухцепных опор, у которых поперечные нагрузки от двух цепей, расположенных по обе стороны ствола, превышают продольные.

Сниженная масса по сравнению с П220-2Т объясняется различием в нормативных ветровых и гололёдных районах применения согласно типовому проекту 9206тм-т2. Это определяет область использования П220-2ТС — районы с менее жёсткими климатическими условиями, где полный расчётный запас конструкций с большей металлоёмкостью не востребован.

Горячецинкованное исполнение стандартно для опор ВЛ 220 кВ. Болтовой монтаж из типовых секций обеспечивает технологичность сборки на трассе. Двухцепная компоновка П220-2ТС позволяет формировать в одном коридоре два контура электрической сети с совместной молниезащитой от грозозащитного троса.
