Опора П110-7ТС

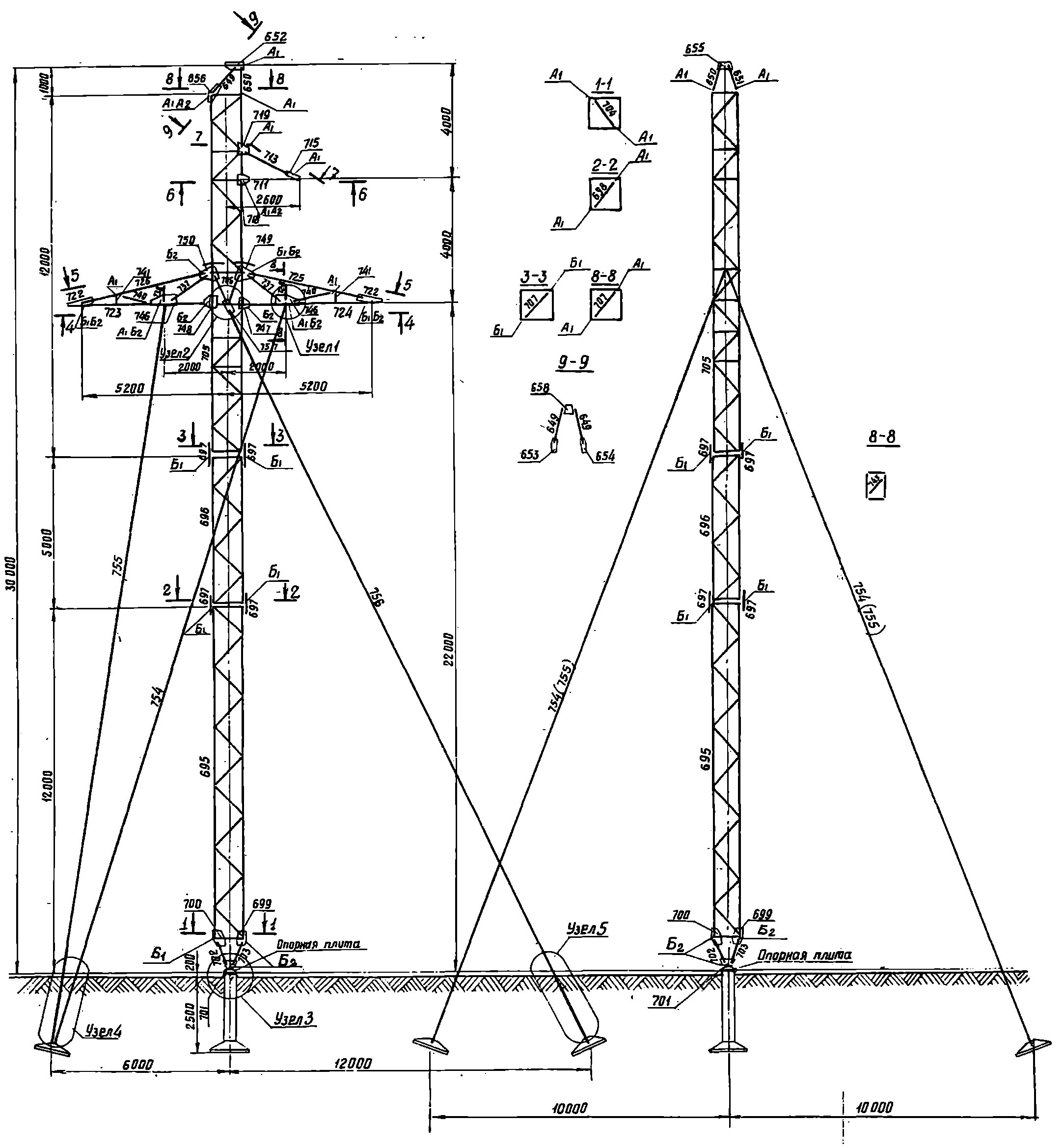

Промежуточная одноцепная опора П110-7ТС завершает типоряд серии 3.407-119 (9411тм-т3) в классе напряжения 110 кВ. Высота конструкции — 30 м, уровень траверсы — 22 м. Это соотношение указывает на высокое расположение точки подвеса фазных проводов, аналогичное опоре П110-7 из смежной серии, однако П110-7ТС принадлежит к иному типовому проекту с собственными конструктивными и весовыми характеристиками.

Масса металлоконструкции по чертежу КМ без цинкового покрытия — 2 479 кг; с горячим цинкованием — 2 575 кг. По весу это одна из наиболее лёгких одноцепных промежуточных опор 110 кВ высотой 30 м, что объясняется рациональной схемой решётки, принятой в проекте 9411тм-т3.

Опора П110-7ТС предназначена для установки на прямых пролётах воздушных линий 110 кВ и воспринимает вертикальные нагрузки от веса проводов и гололёдных отложений, а также горизонтальные поперечные нагрузки от давления ветра. Одностороннее продольное тяжение не является расчётным случаем для промежуточного типа опор.

Горячее цинкование выполняется по ГОСТ 9.307 и обеспечивает антикоррозионную защиту на весь нормативный срок службы ВЛ. Марки проводов и тросов, допустимые пролёты и климатические условия применения уточняются по спецификации типового проекта 3.407-119 (9411тм-т3) и задания на проектирование конкретной линии электропередачи.

Конструкция выполнена из угловых профилей на болтовых соединениях, поставляется в разобранном виде транспортными пакетами и собирается непосредственно на месте установки.
