Опора П110-1В+4

Версия с надставкой +4 м расширяет применимость базовой промежуточной опоры П110-1В на участки трассы, где нормируемый вертикальный габарит требует подъёма точки подвеса выше стандартных 25 м. Опора ЛЭП П110-1В+4 входит в типовой проект 11520тм-т1 и обеспечивает общую высоту 29 м для одноцепных ВЛ 110 кВ.

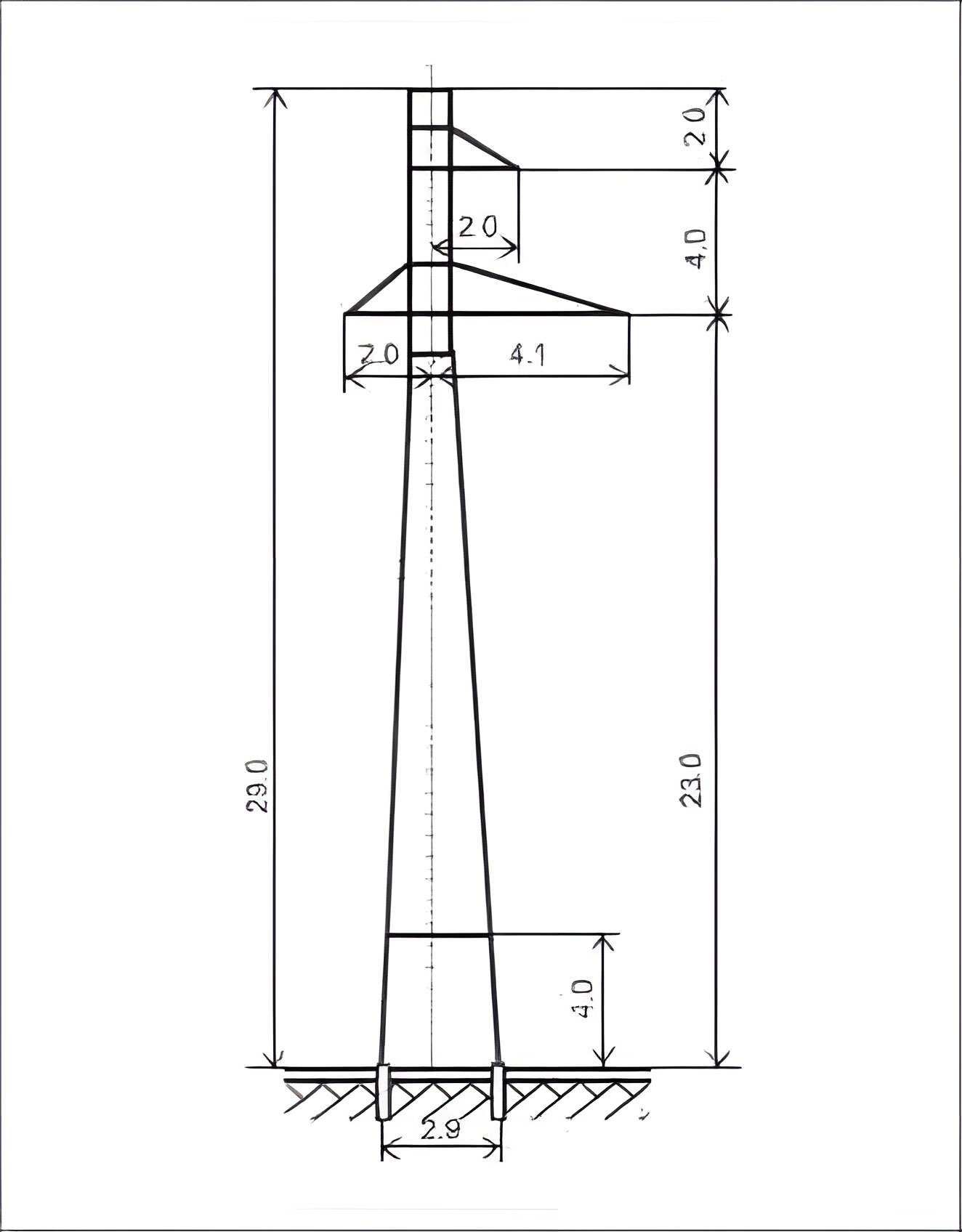

Высота траверсы — 23 м. Ширина базы фундаментного контура — 2,9 м, что незначительно больше, чем у базового П110-1В (2,5 м). Расширение компенсирует увеличение изгибающего момента у основания стойки при дополнительной высоте 4 м под действием ветровой нагрузки на провода.

По функциональному назначению П110-1В+4 является промежуточной опорой: вертикальные нагрузки от веса и гололёда на проводах и поперечные ветровые нагрузки — основные расчётные воздействия. Продольное тяжение в нормальном режиме не передаётся.

Масса без горячего цинкования — 2 485 кг, с горячим цинкованием — 2 581 кг. Прирост по сравнению с базовым П110-1В (1 922 / 1 996 кг) около 29% — типичный результат добавления 4-метровой надставки.

Типовой проект 11520тм-т1 обеспечивает совместимость П110-1В+4 с базовым типом и другими элементами серии: унифицированы болтовые соединения, узлы крепления гирлянд и схемы фундаментов. Опора применяется на прямых участках ВЛ 110 кВ в местах пересечений с объектами, требующими увеличенного вертикального зазора. Поддерживающие гирлянды и линейная арматура подбираются по нормативным требованиям для класса 110 кВ и механической нагрузке провода с гололёдом. Совместимость с базовым П110-1В по всем узлам крепления обеспечена типовым проектом 11520тм-т1. Маркировка элементов соответствует монтажной схеме КМД. Малая масса надставленной опоры снижает нагрузку на грунт основания и позволяет использовать облегчённые фундаментные решения на большинстве типов грунтов. Конструкция монтируется стандартной монтажной бригадой.
