Промежуточная стальная опора ВЛ 110 кВ, марка П110-1ТС. Высота 25 м, масса 1800 кг.

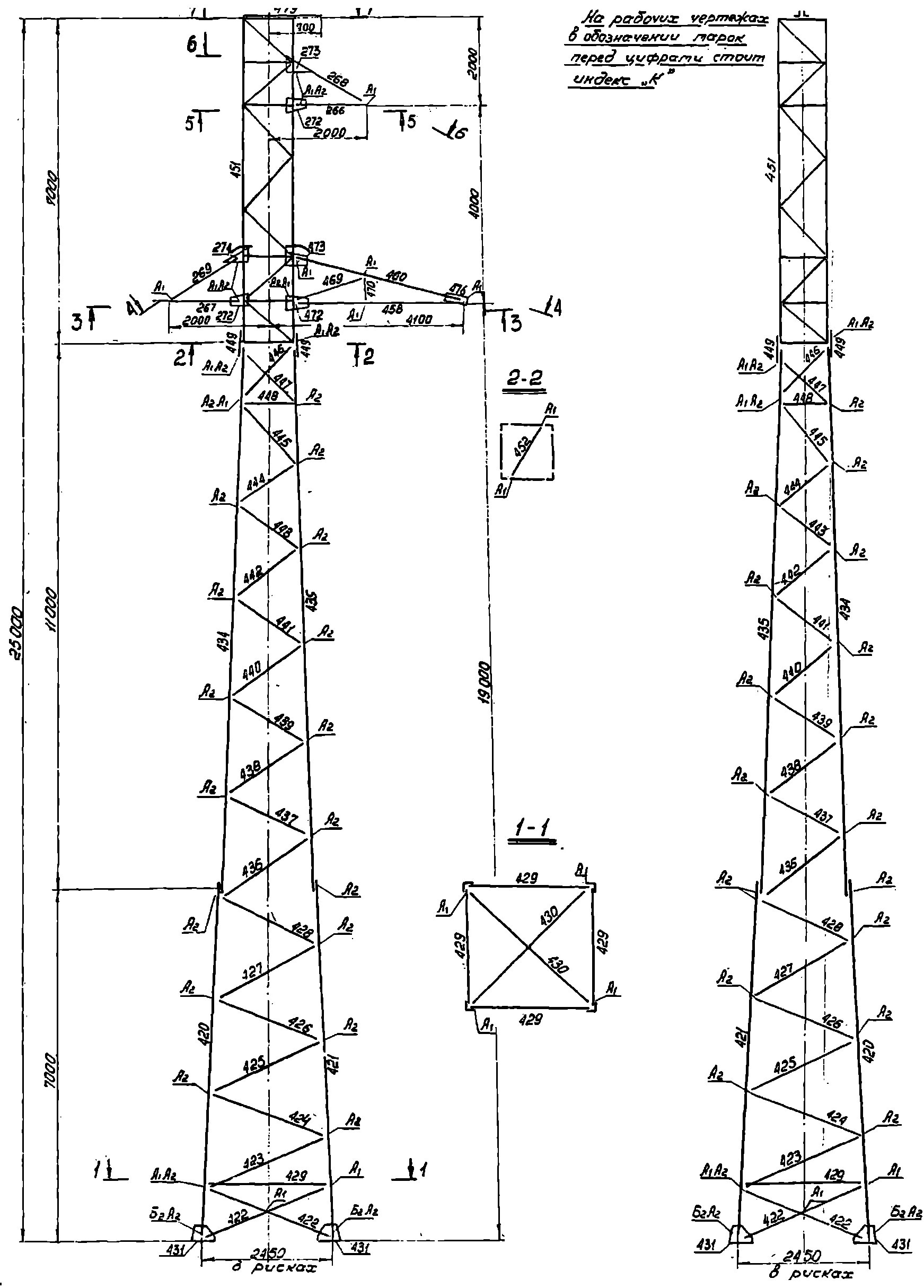

Типовой проект и рабочие чертежи: 3.407-119 (9411тм-т3)
Опора П110-1ТС предназначена для установки на прямых участках одноцепных воздушных линий 110 кВ в роли промежуточной опоры ЛЭП. Её задача — восприятие вертикальных нагрузок от веса проводов и грозозащитного троса, а также поперечных ветровых нагрузок без участия в анкеровке пролётов. Конструкция выполнена по типовому проекту 3.407-119 (9411тм-т3), что обеспечивает унификацию узлов, упрощает поставку и позволяет применять стандартные фундаменты на объектах любой географии.
Металлическая решётчатая башня имеет общую высоту 25 м при высоте установки траверсы 19 м. Ширина базы составляет 2,5 м — параметр, определяющий устойчивость сооружения при боковых ветровых воздействиях. Масса конструкции по чертежу КМ без антикоррозионного покрытия — 1732 кг, после горячего цинкования — 1800 кг. Горячее цинкование погружным методом обеспечивает равномерный защитный слой и долговременную стойкость к коррозии в условиях открытой атмосферы.
Для подвески применяется провод марки АС-95/16 — алюминиевый провод со стальным сердечником сечением 95 мм² по алюминию. Данный провод обеспечивает оптимальный баланс электрической проводимости и механической прочности для линий 110 кВ с умеренными пролётами. Грозозащитный трос ТК-9.1 обеспечивает молниезащиту линии на всём протяжении трассы.
По климатическим требованиям опора П110-1ТС рассчитана на эксплуатацию в районах по гололёду I и II. Это охватывает значительную часть территории России с умеренной интенсивностью ледяных отложений. Совокупность характеристик — одноцепное исполнение, масса около 1800 кг и ограниченные климатические нагрузки — делает конструкцию рациональным решением для линий средней протяжённости.
Применение типового проекта 3.407-119 позволяет задействовать стандартизированные фундаменты и гирлянды изоляторов, сокращая сроки проектирования и монтажа. Конструкция поставляется в виде маркированных отправочных марок, собираемых болтовыми соединениями непосредственно на трассе. Опора рекомендуется для нового строительства и реконструкции ВЛ 110 кВ в регионах с умеренными гололёдными условиями.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П110-1ТС — промежуточная, одноцепная, для воздушных линий электропередачи 110 кВ.
Полная высота — 25 м, отметка нижней траверсы — 19 м, размер основания — 2,5 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 1732 кг без покрытия и 1800 кг с горячим цинкованием. На цинковый слой приходится 68 кг.
Опора П110-1ТС выполняется по рабочим чертежам 3.407-119 (9411тм-т3). Расчётные климатические условия: район по гололёду — I — II. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС-95/16. Грозозащитные тросы — ТК-9.1.
