Опора П110-1

Всего 1 969 кг с горячим цинкованием — такой показатель достигается благодаря оптимизированной конструктивной схеме одноцепной промежуточной опоры. П110-1 — базовый элемент типового проекта 3.407-68/73 (3078тм-т9) для ВЛ 110 кВ, десятилетиями применяемый в отечественном сетевом строительстве.

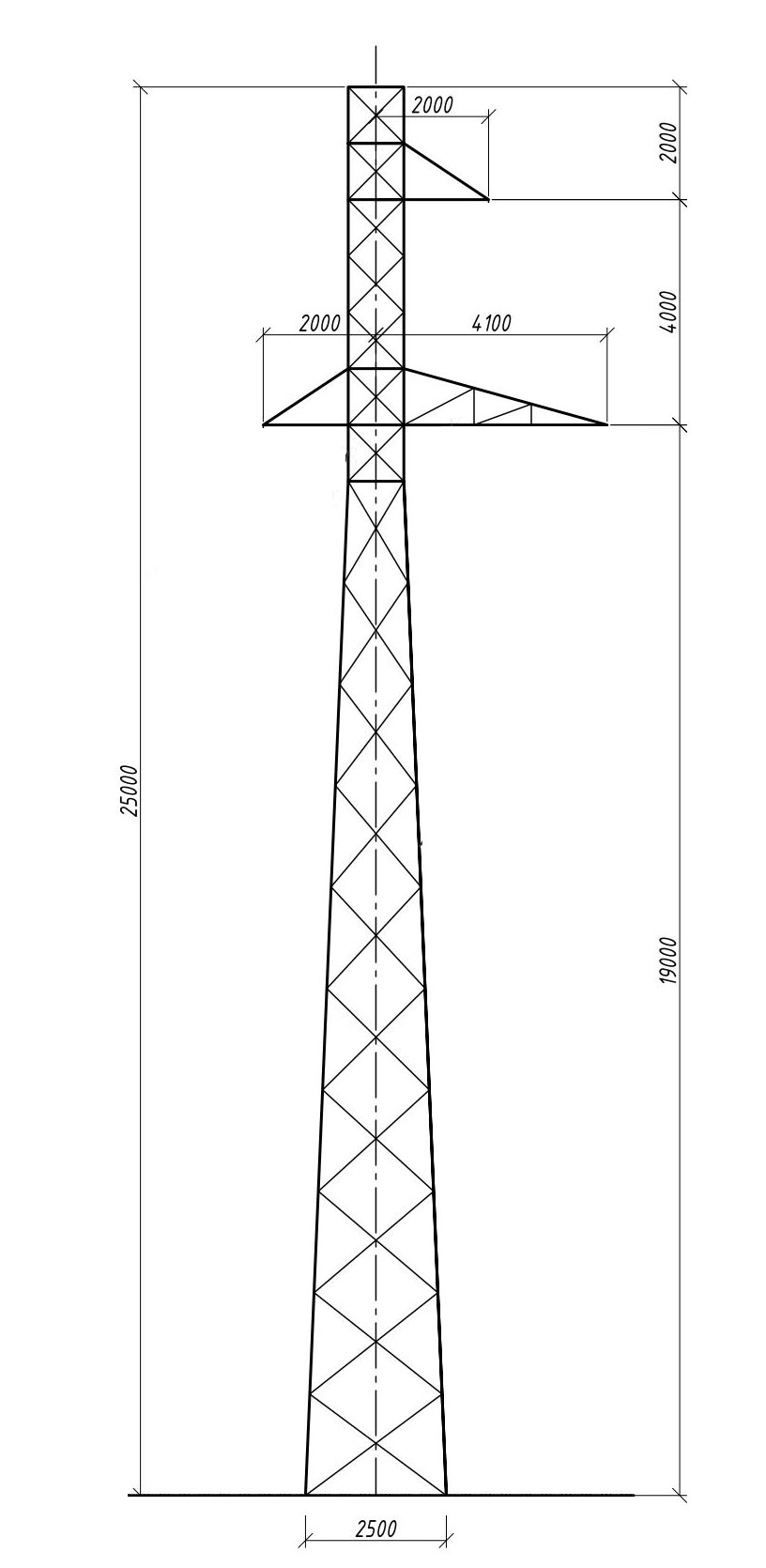

Общая высота опоры — 25 м, высота траверсы — 19 м, ширина базы — 2,5 м. Промежуточные опоры в нормальном режиме воспринимают вертикальные нагрузки от веса проводов и поперечные ветровые нагрузки на провода и тело стойки; продольное тяжение вдоль оси линии при этом отсутствует. Именно это позволяет существенно снизить металлоёмкость по сравнению с анкерными и концевыми типами.

Конструкция рассчитана на провода АС70/11 и АС120/19 — наиболее распространённые сечения для одноцепных ВЛ 110 кВ распределительного уровня. Грозозащитный трос ТК-9.1 закрепляется на вершине стойки и защищает линию от прямых ударов молнии на всём протяжении пролёта.

Масса без горячего цинкования — 1 895 кг, с горячим цинкованием — 1 969 кг. Малый вес упрощает логистику и монтаж: опоры транспортируются стандартными грузовыми автомобилями и устанавливаются лёгкими монтажными кранами даже в труднодоступных районах.

Типовой проект 3.407-68/73 охватывает широкую линейку промежуточных и угловых опор для ВЛ 110 кВ, обеспечивая унификацию элементов в пределах трассы. Опора П110-1 применяется на прямых участках одноцепных ВЛ 110 кВ в составе распределительных сетей регионального и межсистемного уровня, где типовые пролёты и нагрузки соответствуют базовому исполнению без надставки. Конструкция П110-1 совместима со стандартной линейной арматурой и поддерживающими гирляндами для класса напряжения 110 кВ. Маркировка элементов соответствует монтажной схеме чертежей КМД, что обеспечивает правильную сборку без дополнительной подгонки непосредственно на трассе. Малая масса опоры снижает нагрузку на грунт основания и позволяет использовать облегчённые фундаментные решения на большинстве типов грунтов.
