Опора П110-1В

Индекс «В» в шифре опоры указывает на принадлежность к отдельному типовому проекту — 11520тм-т1, разработанному независимо от серии 3.407-68/73. Опора ЛЭП П110-1В является промежуточной одноцепной конструкцией для ВЛ 110 кВ, спроектированной по иному нормативному основанию, нежели внешне схожий базовый тип П110-1.

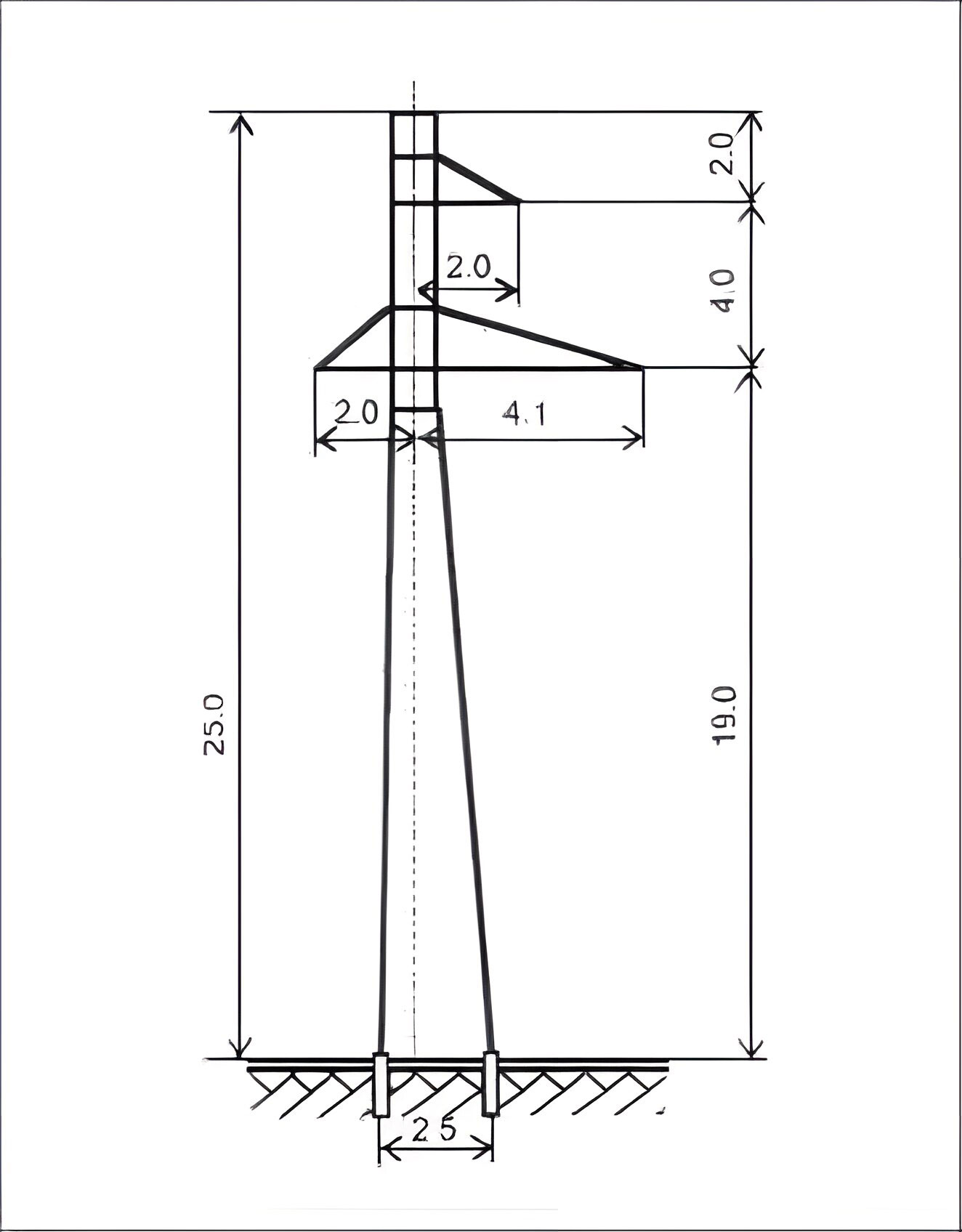

Геометрически оба типа близки: общая высота П110-1В — 25 м, высота траверсы — 19 м, ширина базы — 2,5 м. Однако конструктивное исполнение, сечения профилей и схема узлов различаются в соответствии с положениями типового проекта 11520тм-т1. Именно поэтому масса П110-1В (1 922 кг без горячего цинкования, 1 996 кг с горячим цинкованием) незначительно превышает аналогичные показатели П110-1 (1 895 / 1 969 кг).

Промежуточные опоры этого типа воспринимают вертикальные нагрузки от собственного веса проводов и гололёда, а также поперечные ветровые нагрузки. Продольное тяжение в нормальном режиме не передаётся — это принципиальная характеристика, позволяющая минимизировать металлоёмкость.

Горячее цинкование обеспечивает долгосрочную коррозионную защиту в открытой атмосфере. Разница в массе между вариантами без цинка и с горячим цинком (74 кг) соответствует стандартной толщине цинкового слоя по ГОСТ 9.307.

Конструктивное решение типового проекта 11520тм-т1 применялось в региональных энергосистемах при строительстве ВЛ 110 кВ. Опора П110-1В применяется на прямых участках одноцепных ВЛ 110 кВ и по функциональному назначению полностью аналогична базовому П110-1: те же типы участков трассы и та же схема нагрузок. Поддерживающие гирлянды подбираются по нормативным требованиям для класса напряжения 110 кВ и удельной нагрузке провода. Тип изоляторов и их количество в гирлянде уточняются проектировщиком по условиям загрязнения атмосферы в районе прохождения линии согласно ПУЭ. Малая масса конструкции снижает нагрузку на грунт основания и позволяет применять облегчённые фундаменты на большинстве типов грунтов в пределах трассы.
