Опора П110-1+4

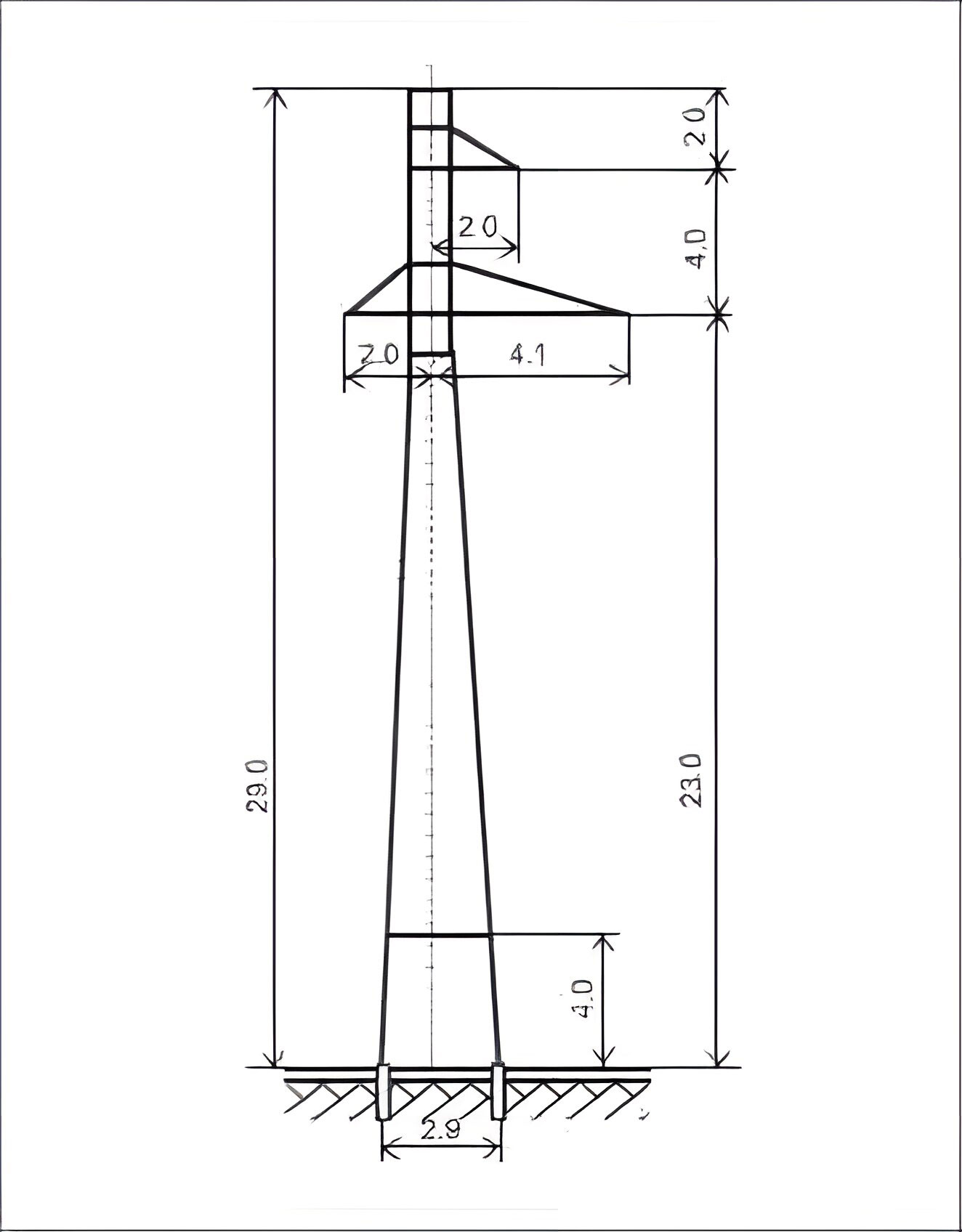

Надставка +4 м к базовому типу П110-1 применяется в ситуациях, когда нормируемый вертикальный габарит не выдерживается при стандартной высоте 25 м. Опора П110-1+4 входит в типовой проект 3.407-68/73 (3078тм-т9) и обеспечивает общую высоту 29 м для одноцепных ВЛ 110 кВ.

Высота траверсы — 23 м, что на 4 м выше, чем у базового П110-1. Ширина базы фундаментного контура — 2,9 м: незначительное расширение по сравнению с 2,5 м у базового типа обеспечивает дополнительную устойчивость более высокой стойки без существенного увеличения площади фундамента и объёма бетонных работ.

Опора рассчитана на провода АС70/11 и АС120/19, грозозащитный трос — ТК-9.1. Как промежуточная конструкция, П110-1+4 в нормальном режиме работает только на вертикальные нагрузки и ветровые поперечные нагрузки, не воспринимая продольного тяжения проводов.

Масса металлоконструкций без горячего цинкования — 2 469 кг, с горячим цинкованием — 2 565 кг. Прирост по сравнению с П110-1 (1 895 / 1 969 кг) составляет около 30%, что соответствует дополнительным секциям стойки и усилению нижнего пояса.

Опора П110-1+4 применяется на прямых участках одноцепных ВЛ 110 кВ в местах пересечений с автомобильными дорогами, линиями связи, мелиоративными каналами и другими объектами, требующими увеличенного зазора. Типовой проект обеспечивает совместимость с базовым П110-1 по узлам крепления гирлянд, троса и линейной арматуры. Надставка секционируется на заводе-изготовителе и поставляется в комплекте. Монтаж производится последовательной сборкой секций с применением лёгкого крана. Конструкция совместима с типовой линейной арматурой класса 110 кВ, применяемой на всей трассе линии. Малая масса опоры позволяет применять облегчённые фундаментные решения на большинстве типов грунтов. Конструкция собирается типовой монтажной бригадой с применением стандартного оборудования.
