Опора П110-2

Двухцепное исполнение отличает опору П110-2 от базовых одноцепных аналогов и делает её востребованной там, где на одной трассе необходимо разместить два независимых тока нагрузки класса 110 кВ. Как промежуточная опора ЛЭП, она воспринимает вертикальные и ветровые нагрузки без передачи осевого тяжения проводов на фундамент.

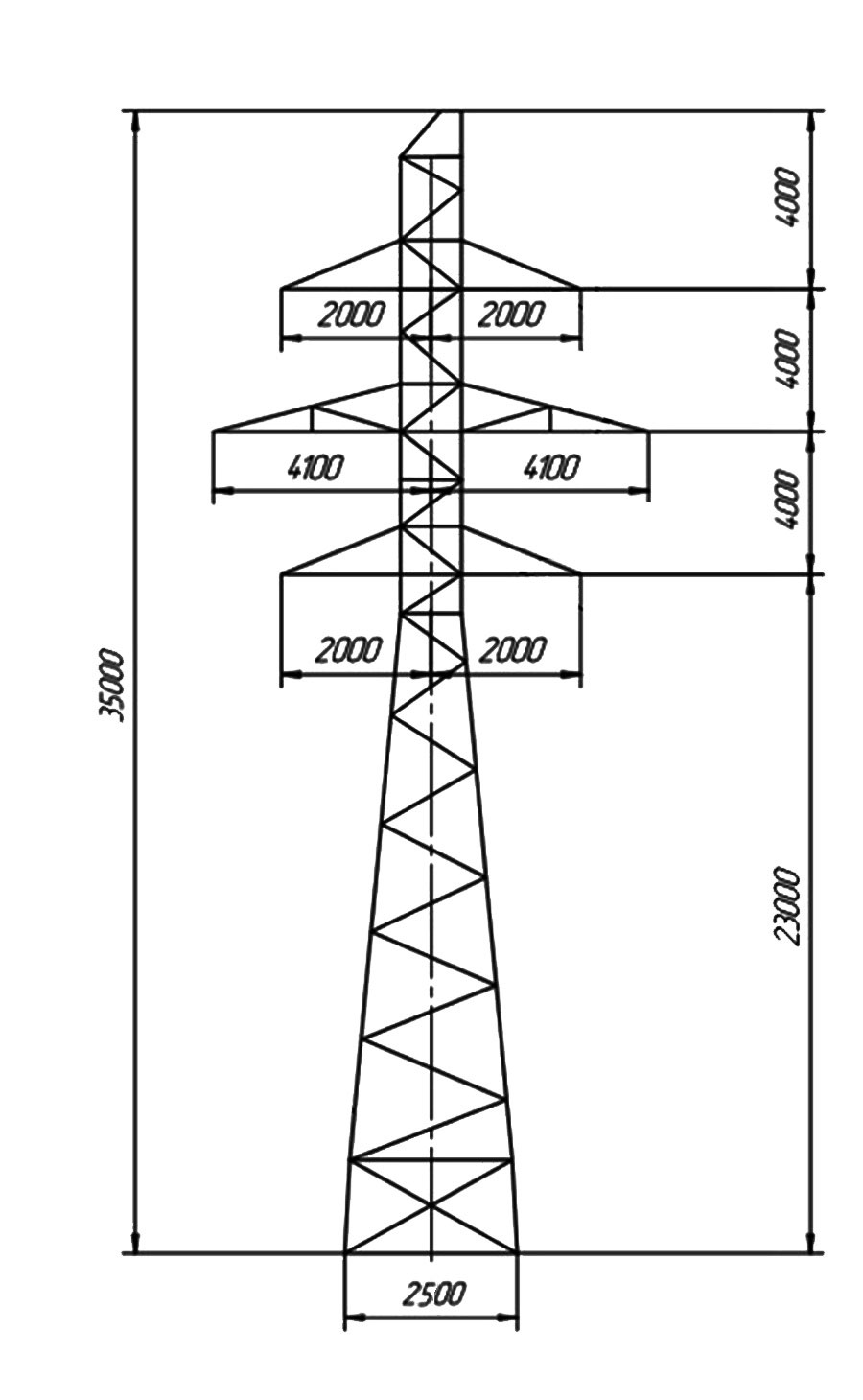

Металлоконструкция разработана по типовому проекту 3.407-68/73 (3078тм-т9). Общая высота башни — 31 м, высота траверсы — 19 м. Ширина базы 2,5 м обеспечивает поперечную устойчивость при одновременной подвеске проводов двух цепей. Масса конструкции до нанесения защитного покрытия составляет 2691 кг, после горячего цинкования — 2796 кг. Разница в 105 кг соответствует нормируемому расходу цинка для элементов данного сечения.

Диапазон допустимых проводов охватывает марки от АС70/11 до АС120/19, что даёт проектировщикам гибкость в выборе сечения в зависимости от передаваемой мощности. Грозозащитный трос ТК-9.1 обеспечивает молниезащиту обеих цепей на всём протяжении линии. Сечение провода выбирается на стадии проектирования исходя из расчётного тока нагрузки и допустимого нагрева.

Опора П110-2 относится к типовым решениям для двухцепных ВЛ 110 кВ и широко применяется в энергосистемах разных регионов страны. Её применение целесообразно при реконструкции одноцепных линий в двухцепные: унифицированные размеры фундамента и анкерных болтов позволяют задействовать существующие котлованы с минимальными доработками.

Решётчатая конструкция с угловым профилем оптимизирована по металлоёмкости и аэродинамике: ветровая нагрузка на ажурную башню значительно ниже, чем на трубчатую аналогичной высоты. Типовой проект 3078тм-т9 прошёл многолетнюю проверку в эксплуатации. Конструкция поставляется комплектом маркированных элементов, которые собираются на болтах непосредственно на трассе строительства. Применяемые фасонки и рядовые уголки соответствуют стандартным сортаментам, что при необходимости позволяет заменить повреждённый элемент без специального изготовления деталей.
