Опора П110-1Д

Среди промежуточных опор ЛЭП 110 кВ конструкция П110-1Д выделяется наименьшей массой в рассматриваемой группе: 1 546 кг без горячего цинкования и 1 610 кг с ним. Это результат применения современных принципов оптимизации несущей схемы в рамках типового проекта 9439тм-т3.

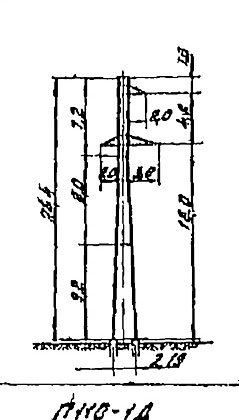

Общая высота опоры — 24,4 м, высота до траверсы — 18 м, ширина базы — 2,19 м. Компактная база при высоте 24,4 м достигается за счёт оптимального распределения усилий в поясах стойки при характерных для промежуточных опор нагрузках: вертикальных от веса проводов и поперечных ветровых. Продольное тяжение в нормальном режиме не передаётся.

Провод АС120/19 — сталеалюминиевый проводник с соотношением сечений, обеспечивающим баланс между токопропускной способностью и нормируемыми механическими нагрузками. Грозозащитный трос ТК-9.1 защищает линию от прямых ударов молнии и монтируется на вершине стойки.

Диапазон гололёдных районов I–IV охватывает большую часть климатических зон применения ВЛ 110 кВ в России, что обеспечивает универсальность П110-1Д для трассировки как в мягких, так и в суровых гололёдных условиях.

Малая масса конструкции упрощает транспортировку на труднодоступные участки трассы, снижает требования к грузоподъёмности монтажных механизмов. Горячее цинкование обеспечивает долгосрочную эксплуатацию без планового ремонта антикоррозионного покрытия. Опора П110-1Д применяется на прямых участках одноцепных ВЛ 110 кВ при проектировании по типовому проекту 9439тм-т3. Поддерживающие гирлянды подбираются по нормативным требованиям класса напряжения 110 кВ и степени загрязнения атмосферы в районе трассы. Компактный фундаментный контур шириной 2,19 м рассчитан под нормативные нагрузки от провода АС120/19 и гололёда в гололёдных районах I–IV. Малая масса конструкции снижает нагрузку на грунт основания, что позволяет применять облегчённые фундаменты и снижает объём земляных работ при строительстве линии.
