Промежуточная стальная опора ВЛ 110 кВ, марка П110-5ВПГ. Высота 31 м, масса 2693 кг.
Типовой проект и рабочие чертежи: 11520тм-т1
Индекс «ПГ» в шифре опоры П110-5ВПГ указывает на конструктивные особенности, связанные с повышенным габаритом подвески проводов. Опора выполнена в одноцепном промежуточном исполнении для воздушных линий 110 кВ по типовому проекту 11520тм-т1.

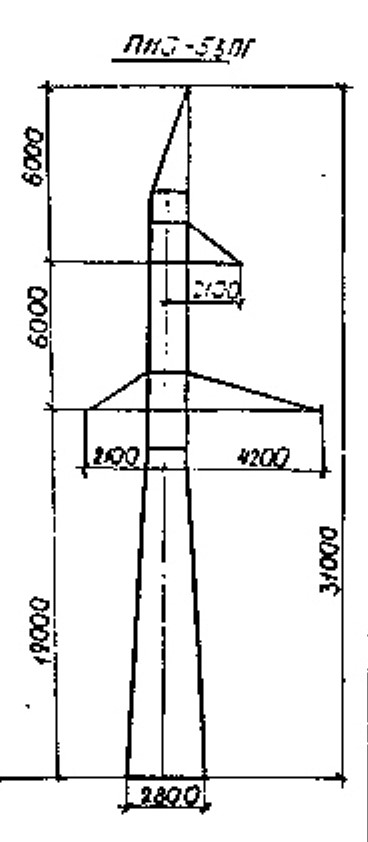

Габаритные характеристики: общая высота — 31 м, высота точки закрепления верхней гирлянды — 19 м, ширина базы стойки — 2,8 м. В отличие от базовой П110-5В, данная модификация на 3 м выше при той же отметке траверсы, что свидетельствует об удлинённой подстоечной части для заглубления в грунт при работе без фундамента или о конструктивной особенности профиля стойки.
Подвешиваемые провода — АС 70/11 — АС 240/32, трос — ТК-9.1. Климатическая область применения — районы по гололёду III и IV, где расчётная толщина стенки гололёда составляет 15–25 мм и более.
Масса конструкции: 2 592 кг без цинкового покрытия, 2 693 кг с горячим цинкованием. Разница составляет 101 кг, что соответствует нормативной массе цинкового слоя на данный объём поверхности металла.
Промежуточная опора П110-5ВПГ используется в составе анкерно-промежуточной расстановки вместе с анкерно-угловыми опорами. Расстановка опор рассчитывается исходя из допустимых длин пролётов по условию механических нагрузок и требований к габариту в нормальном и аварийном режимах работы линии.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П110-5ВПГ — промежуточная, одноцепная, для воздушных линий электропередачи 110 кВ.
Полная высота — 31 м, отметка нижней траверсы — 19 м, размер основания — 2,8 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2592 кг без покрытия и 2693 кг с горячим цинкованием. На цинковый слой приходится 101 кг.
Опора П110-5ВПГ выполняется по рабочим чертежам 11520тм-т1. Расчётные климатические условия: район по гололёду — III-IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11 — АС 240/32. Грозозащитные тросы — ТК-9.1.
