Опора П110-5В+4

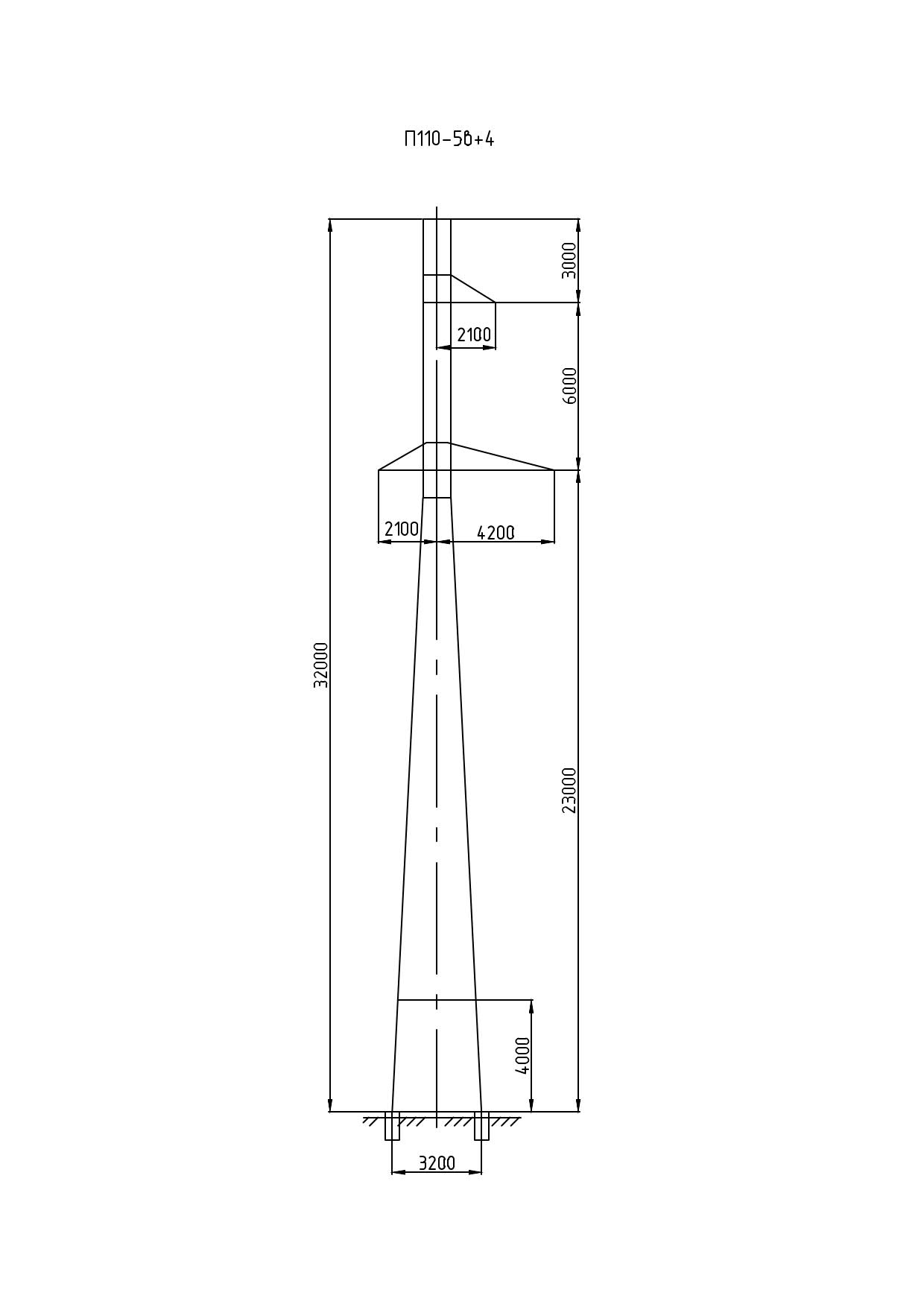

Опора П110-5В+4 — удлинённая версия промежуточной одноцепной опоры 110 кВ типового проекта 11520тм-т1 с секционной вставкой высотой 4 м. Общая высота конструкции достигает 32 м, траверса располагается на отметке 23 м.

По сравнению с базовым исполнением П110-5В надставка увеличивает вертикальный габарит подвески проводов, что необходимо при прохождении трассы над объектами с повышенными требованиями к габариту: подъездные пути, мелиоративные каналы, высокорослые лесные массивы. Ширина базы увеличена до 3,2 м для обеспечения необходимой устойчивости при возросшей высоте стойки.

Опора рассчитана на провода АС 70/11 — АС 240/32 и грозозащитный трос ТК-9.1 в условиях третьего и четвёртого районов по гололёду. Промежуточное назначение опоры предполагает восприятие только поперечных и вертикальных нагрузок; монтируется на прямых участках ВЛ между анкерными точками.

Масса стальной конструкции по чертежу КМ составляет 3 088 кг без горячего цинкования и 3 208 кг в оцинкованном исполнении. Надставной элемент конструктивно унифицирован с основной секцией стойки и поставляется в комплекте с болтовыми соединениями.

Типовой проект 11520тм-т1 предусматривает применение стандартных фундаментных решений. Монтаж опоры П110-5В+4 на площадке осуществляется методом наращивания секций с применением монтажной стрелы или автокрана грузоподъёмностью, соответствующей массе секции.
