Опора П110-5

Одноцепная промежуточная опора П110-5 входит в серию типового проекта 3.407-68/73 (3078тм-т9) для воздушных линий электропередачи класса 110 кВ. Рассчитана на провода марок АС-95, АС-150, АСО-240 с грозозащитным тросом ТК-9.1.

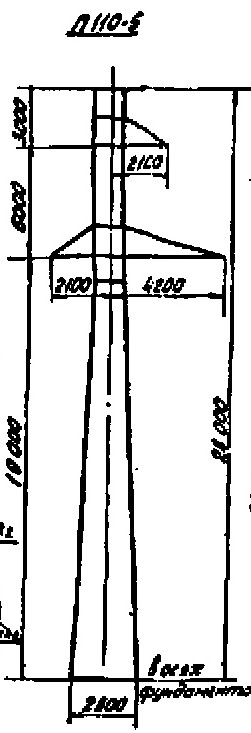

Основные размеры: высота опоры 28 м, отметка траверсы 19 м, ширина базы 2,8 м. Расчётная область применения ограничена районами по гололёду III и IV — то есть регионами с умеренным и значительным гололёдообразованием, где нагрузки на провода от ледяных отложений существенно влияют на выбор конструктивной схемы.

Одноцепное исполнение предполагает подвеску одного комплекта фазных проводов. Промежуточная опора П110-5 устанавливается на рядовых пролётах прямой трассы и не рассчитывается на восприятие продольного тяжения: при обрыве провода в смежном пролёте нагрузку принимают соседние анкерные опоры. Данная конструктивная логика снижает расход металла по сравнению с анкерно-угловыми или концевыми опорами.

Масса металлоконструкции: 2 585 кг без цинка, 2 686 кг в оцинкованном исполнении. Горячее цинкование проводится по ГОСТ 9.307 и распространяется на все детали, включая крепёжные элементы.

Опора П110-5 монтируется на типовых железобетонных или свайных фундаментах в соответствии с геологическими условиями площадки. Болтовая сборка из транспортных секций обеспечивает удобство доставки и монтажа в полевых условиях без применения тяжёлой строительной техники.
