Опора П110-5Д

Опора П110-5Д типового проекта 1731тм-т2 относится к классу промежуточных одноцепных опор ЛЭП для линий напряжением 110 кВ и предназначена для применения в первом районе по гололёду — то есть в регионах с относительно невысокими нагрузками от ледяных отложений на проводах.

Расчётная марка провода — АС 70/11, что соответствует алюминиевому сечению 70 мм² с несущим стальным сердечником 11 мм². Грозозащитный трос — ТК-8,1, диаметром несколько меньше, чем в аналогах более тяжёлых серий. Эта комбинация соответствует относительно лёгкому нагружению, характерному для первого гололёдного района.

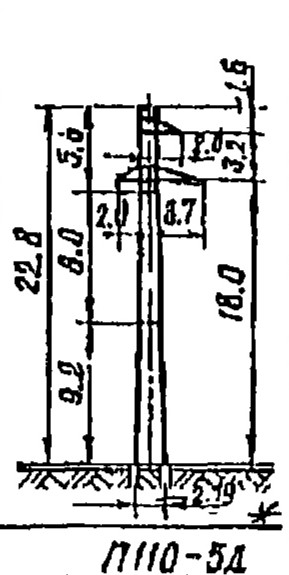

Примечателен геометрический облик опоры: при высоте траверсы 19 м общая высота составляет лишь 22,8 м. Такое соотношение означает заглублённую часть стойки значительно меньше, чем у большинства аналогов, либо нестандартную конструктивную схему с уменьшенной надземной частью. Ширина базы — 2,19 м.

Масса конструкции: 2 993 кг без цинка и 3 117 кг с горячим цинкованием. Относительно высокая масса при небольшой высоте объясняется конструктивными особенностями нижней части стойки, предусмотренными типовым проектом 1731тм-т2.

Опора П110-5Д монтируется на прямых пролётах трассы и не рассчитывается на одностороннее продольное тяжение. Болтовое соединение элементов позволяет транспортировать конструкцию пакетами и собирать на месте монтажа.
