Опора П110-5ТС

Среди одноцепных промежуточных опор 110 кВ типового проекта 3.407-119 (9411тм-т3) опора П110-5ТС выделяется относительно небольшой массой и компактной шириной базы — 2,5 м, что делает её одной из наиболее лёгких в данном классе.

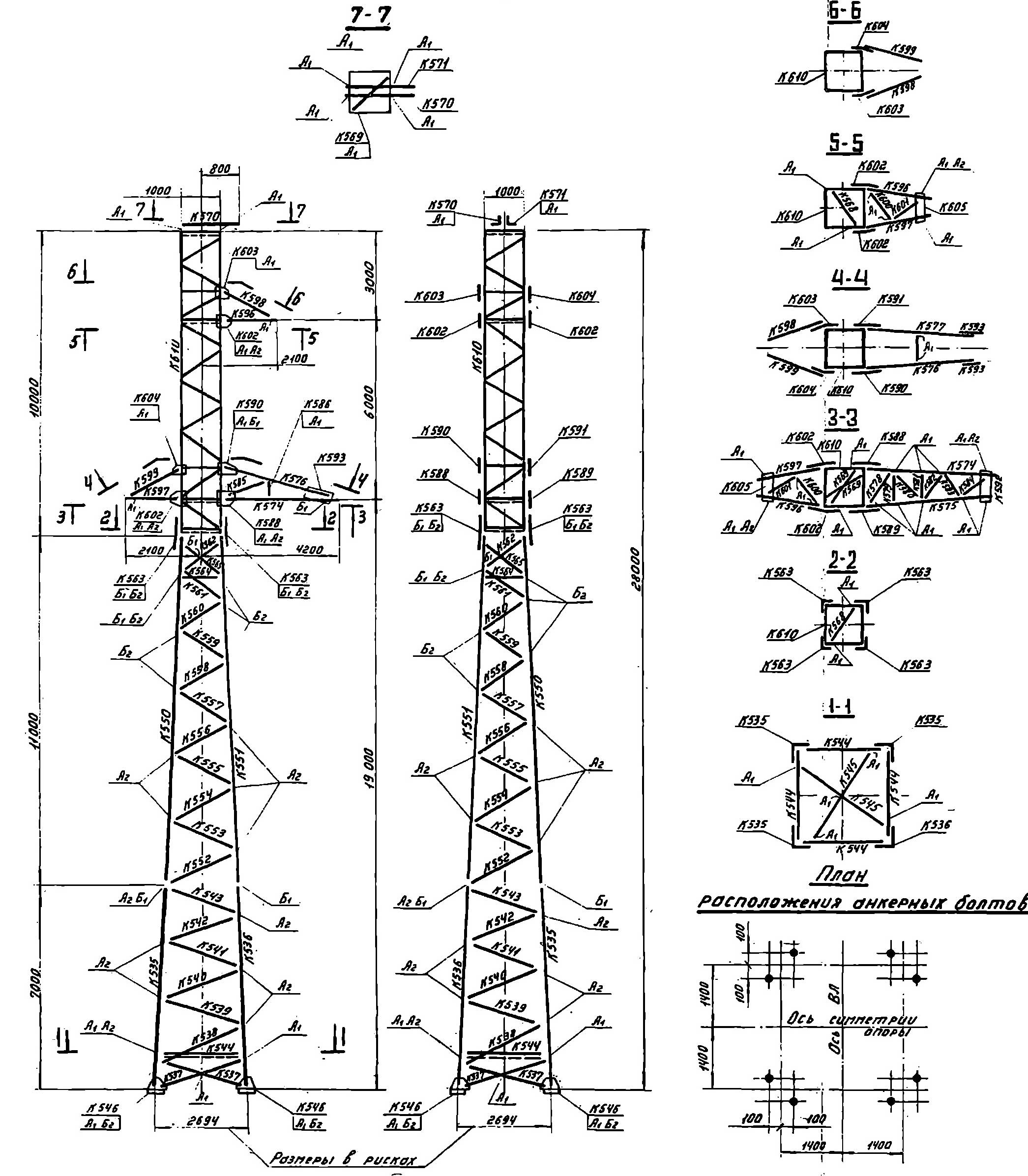

Общая высота — 28 м, высота точки подвеса траверсы — 19 м. Масса конструкции по чертежу КМ: 2 301 кг без цинкования и 2 391 кг с горячим цинкованием. Небольшой вес упрощает монтаж, снижает нагрузки на фундамент и позволяет применять менее мощную грузоподъёмную технику.

Опора устанавливается на прямых пролётах воздушных линий 110 кВ. Промежуточная расчётная схема предполагает восприятие вертикальных нагрузок от провода, троса и гололёдных отложений, а также горизонтального давления ветра на провода и несущую конструкцию. Продольные нагрузки от тяжения нормально натянутых проводов не являются определяющими для данного типа опор.

Серия 9411тм-т3 разработана для различных климатических условий, однако конкретные районы по гололёду и марки проводов для опоры П110-5ТС следует уточнять по спецификации проекта. При проектировании линии подбор марки провода и длины пролёта производится в соответствии с нормативными климатическими картами.

Конструкция выполнена из угловой стали на болтовых соединениях; все элементы проходят контроль качества перед отгрузкой. Горячее цинкование наносится на собранные транспортные элементы.
