Опора П110-5В

Промежуточная опора П110-5В разработана в рамках типового проекта 11520тм-т1 для одноцепных воздушных линий электропередачи 110 кВ. Диапазон применяемых проводов широк: от АС 70/11 до АС 240/32, грозозащитный трос — ТК-9.1. Расчётные районы по гололёду — III и IV.

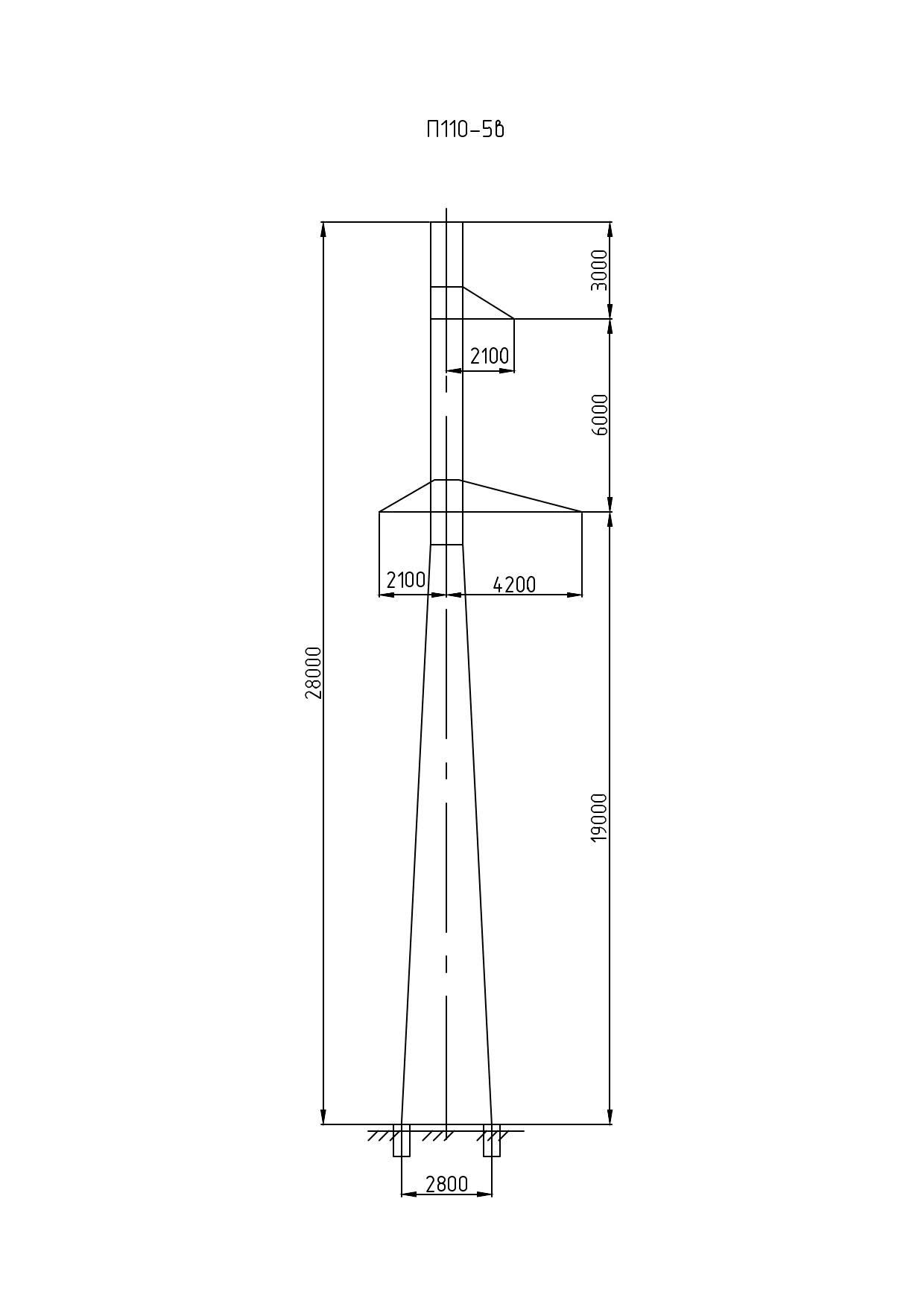

Высота опоры составляет 28 м при расположении траверсы на отметке 19 м. Ширина базы — 2,8 м. Конструкция решётчатая, свободностоящая, выполнена из угловых профилей на болтовых соединениях.

Типичная область применения опор П110-5В — прямые пролёты магистральных линий в регионах с нормативными гололёдными нагрузками третьего и четвёртого районов: Урал, Западная Сибирь, северо-запад России. Широкий диапазон допускаемых марок проводов (от 70 до 240 мм² по алюминиевой части) даёт возможность применять одну конструкцию на линиях с различной пропускной способностью, что упрощает унификацию проектных решений.

Промежуточный тип означает, что опора рассчитана на воспринятие вертикальных нагрузок и поперечного давления ветра. Продольного усилия от тяжения проводов опора не воспринимает: эта функция возложена на анкерно-угловые опоры, расставляемые через несколько промежуточных.

Масса металлоконструкции: 2 469 кг без цинка и 2 565 кг с горячим цинкованием. Антикоррозионное покрытие наносится методом горячего погружения и обеспечивает долгосрочную эксплуатацию в условиях повышенной влажности и промышленных атмосфер.
