Опора П110-5ПГ

Опора П110-5ПГ выполнена в одноцепном промежуточном исполнении для воздушных линий электропередачи 110 кВ. Разработана в составе типового проекта 3.407-68/73 (3078тм-т9). Суффикс «ПГ» свидетельствует о конструктивном варианте, отличающемся повышенным вертикальным габаритом подвески фазных проводов.

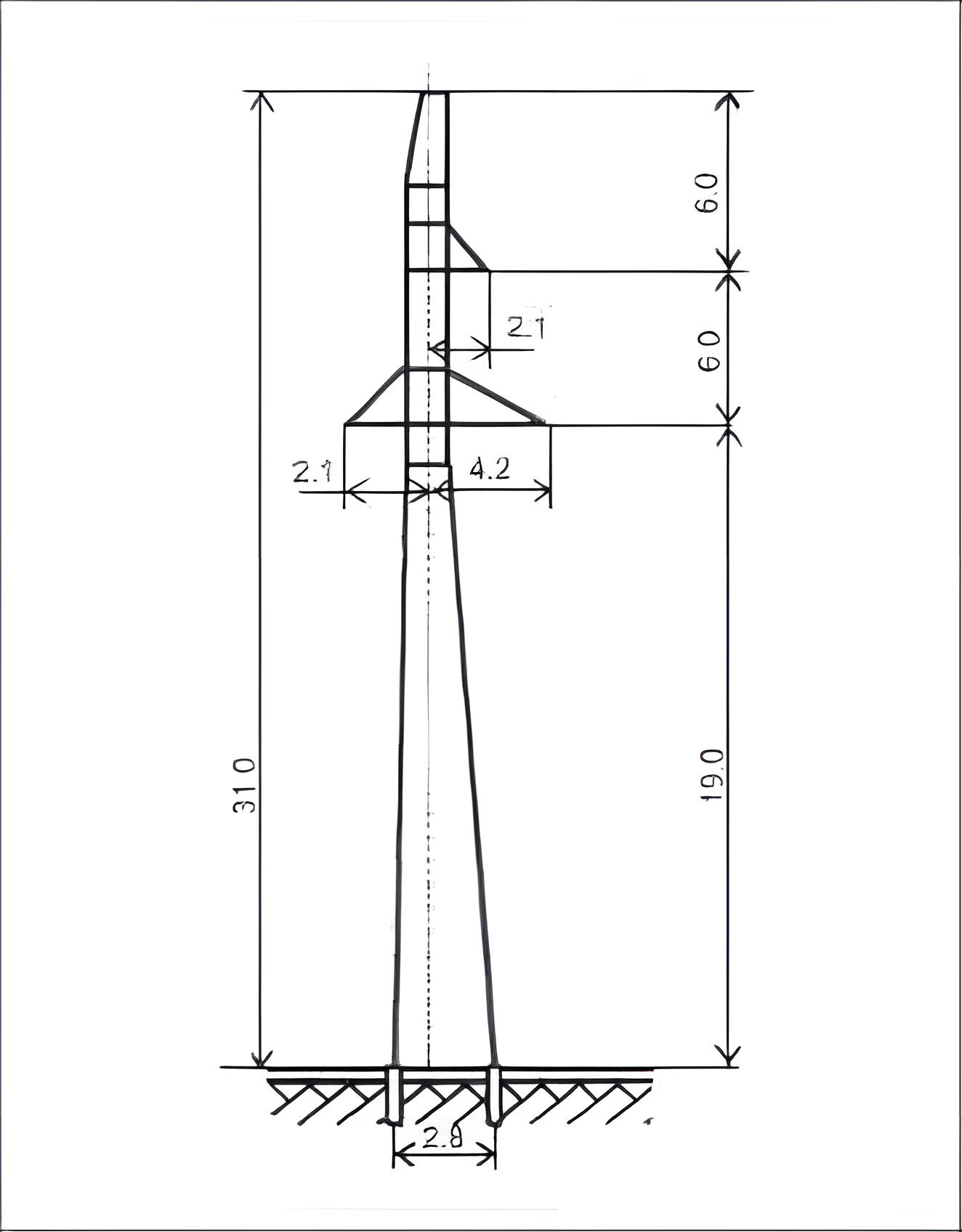

Общая высота конструкции — 31 м при отметке траверсы 19 м. Ширина базы 2,8 м обеспечивает необходимую жёсткость и устойчивость при действии расчётных ветровых нагрузок. Масса металлоконструкции: 2 722 кг без покрытия, 2 828 кг в оцинкованном исполнении.

Установка опор П110-5ПГ предусматривается на прямых пролётах линии, где не требуется восприятие угловых нагрузок от изменения направления трассы. Промежуточные опоры воспринимают поперечные ветровые усилия на провода и трос, а также вертикальные нагрузки от весовых воздействий. Одностороннее тяжение проводов (например, при обрыве в соседнем пролёте) в расчёте промежуточных опор в качестве основного усилия не учитывается.

Поскольку для данной опоры в технических данных марки проводов и троса не указаны, при подборе типоразмера необходимо руководствоваться спецификацией типового проекта 3.407-68/73 (3078тм-т9), где приведены допустимые сочетания марок проводов и пролётов для данной конструктивной серии.

Монтаж выполняется из транспортных секций, доставляемых к месту установки пакетами. Фундаменты подбираются по условиям грунта в соответствии с разделом фундаментов типового проекта.
