Опора П110-5+4

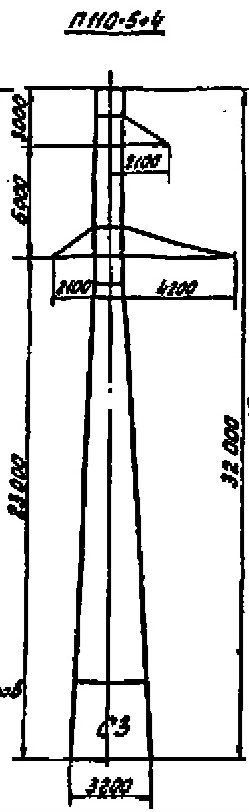

Опора П110-5+4 представляет собой модификацию базовой промежуточной опоры типового проекта 3.407-68/73 (3078тм-т9) с дополнительной вставкой высотой 4 м, увеличивающей общую высоту конструкции до 32 м. Такое решение применяется, когда нормативный габарит до земли или до пересекаемых объектов не обеспечивается стандартной высотой опоры.

Траверса расположена на отметке 23 м (против 19 м у базовой П110-5), что увеличивает допустимую стрелу провеса провода без нарушения габарита. Ширина базы в нижней части составляет 3,2 м — увеличена по сравнению с базовой версией для компенсации возросшего изгибающего момента от ветровой нагрузки при большей высоте стойки.

Опора одноцепная, промежуточная. Рассчитана на провода АС-95, АС-150, АСО-240 с тросом ТК-9.1 в районах по гололёду III и IV. Нагрузка на конструкцию формируется поперечным давлением ветра и весом проводов с гололёдными отложениями; продольное тяжение не нормируется как расчётное усилие.

Масса конструкции по КМ: без цинка — 3 241 кг, с горячим цинкованием — 3 367 кг. Надставная секция поставляется совместно с основным комплектом; монтаж производится в соответствии с рекомендациями типового проекта и ПТБ при работах на ВЛ.

Применение опоры П110-5+4 целесообразно при пересечении лесных просек, сельскохозяйственных угодий и автодорог, где стандартный вертикальный габарит недостаточен.
