Опора П110-4ВУ

Провода АС-150 и АСО-240 — из числа наиболее мощных, применяемых на воздушных линиях 110 кВ. Их подвеска в двухцепном исполнении на промежуточной опоре создаёт существенные вертикальные нагрузки и требует соответствующего запаса несущей способности конструкции. Именно для этих условий предназначена опора П110-4ВУ — усиленный вариант серии «В» с индексом «У».

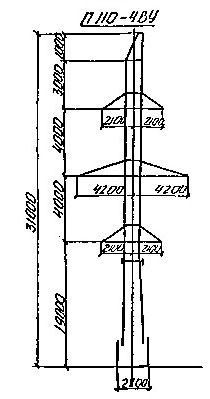

Опора П110-4ВУ разработана по типовому проекту 11520тм-т1. Общая высота — 31 м, высота траверсы — 19 м, ширина базы — 2,8 м. Масса металлоконструкции без горячего цинкования — 3250 кг, с цинкованием — 3376 кг. Грозозащитный трос — ТК-2,1; данная марка применяется в конфигурациях, где механические характеристики троса согласованы с конкретными параметрами нагрузок на оголовок опоры.

Диапазон гололёдных районов I–IV обеспечивает применимость опоры как в умеренном климате, так и в зонах с интенсивным ледяным отложением. Для линий с тяжёлыми проводами АС-150 — АСО-240 суммарная гололёдная нагрузка в IV районе является расчётным случаем с максимальными усилиями в элементах, под которые откалиброваны сечения раскосов и поясов башни в рамках типового проекта.

Усиленное исполнение «У» отличается от базовой П110-4В усиленными узлами сопряжения ствола с траверсами и дополнительными элементами в базовой секции. При этом конструктивная схема и монтажные стыки унифицированы с остальными опорами серии 11520тм-т1, что сохраняет системную совместимость при комплектации линии.

Горячее цинкование всех стальных элементов является стандартным требованием для металлических опор ЛЭП и выполняется на заводе-изготовителе. Двухцепная конфигурация П110-4ВУ позволяет максимально эффективно использовать полосу отвода при высокой токонесущей способности каждой из двух цепей ВЛ 110 кВ. Поставка — маркированными болтовыми элементами. Широкий диапазон I–IV по гололёду в сочетании с тяжёлыми проводами АС-150 — АСО-240 требует проверки всех расчётных случаев нагружения, что выполнено в рамках типового проекта 11520тм-т1.
