Опора П110-4В+4

Ветровой район I–II — климатический параметр, определяющий расчётное давление ветра на провода и ствол опоры П110-4В+4. Умеренная и средняя ветровая нагрузка характерна для многих регионов европейской части России и части Западной Сибири. Двухцепная промежуточная опора ЛЭП П110-4В+4 разработана по типовому проекту 11520тм-т1 с надставкой 4 м относительно базовой П110-4В.

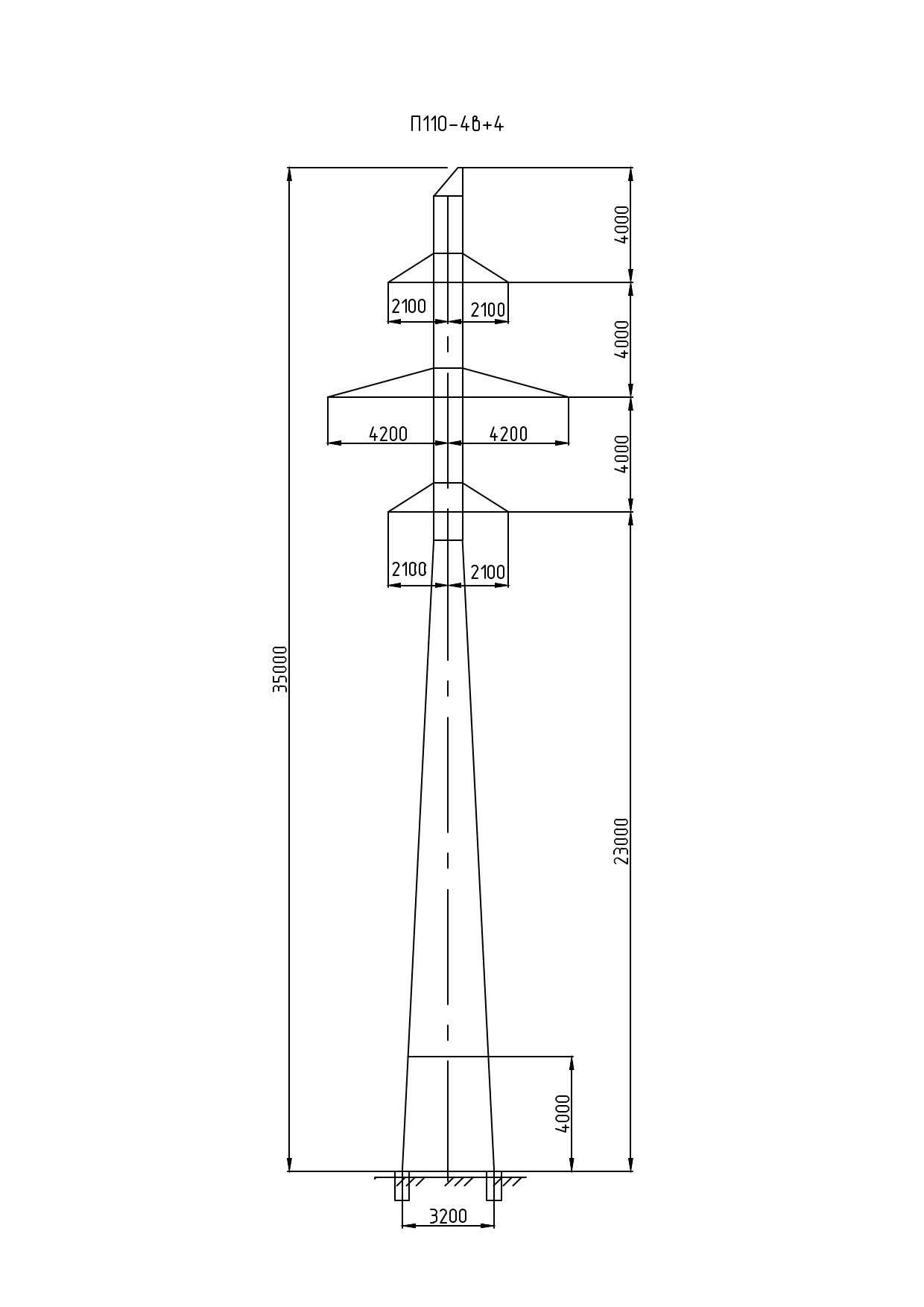

С надставкой итоговая высота опоры достигает 35 м, высота траверсы — 23 м, ширина базы — 3,2 м. Для 35-метровой башни с двумя цепями тяжёлых проводов ширина базы 3,2 м обеспечивает необходимую поперечную устойчивость при расчётных ветровых воздействиях. Масса конструкции без цинка — 3899 кг, с горячим цинкованием — 4051 кг.

Провода марок АС 120/19 — АС 240/32 относятся к группе тяжёлых проводов с высоким линейным весом. Их подвеска на 35-метровой опоре с траверсой на отметке 23 м создаёт значительные вертикальные нагрузки на траверсы и сжимающие усилия в ствол. Грозозащитный трос — ТК-9,1, обеспечивает молниезащиту обеих цепей.

Надставка «+4» применяется по результатам нивелировки трассы: когда расчётная стрела провеса при нагреве провода превышает допустимое значение при базовой высоте 31 м, проектировщик переходит к модификации с увеличенной высотой. Это позволяет сохранить типовую конструкцию без разработки нетиповых опор, что сокращает сроки и затраты на проектирование.

Двухцепное исполнение П110-4В+4 и высота 35 м наиболее востребованы при пересечениях с дорогами, реками и лесными массивами. Горячее цинкование всех стальных элементов обеспечивает многолетнюю эксплуатационную надёжность в условиях ветровых районов I–II. Конструкция поставляется маркированными болтовыми элементами заводского изготовления. Применение П110-4В+4 обосновывается на стадии нивелировки: если стандартная высота не обеспечивает нормативный просвет при максимальной стреле провеса, выбирают данный высотный вариант.
