Опора П110-4ТС

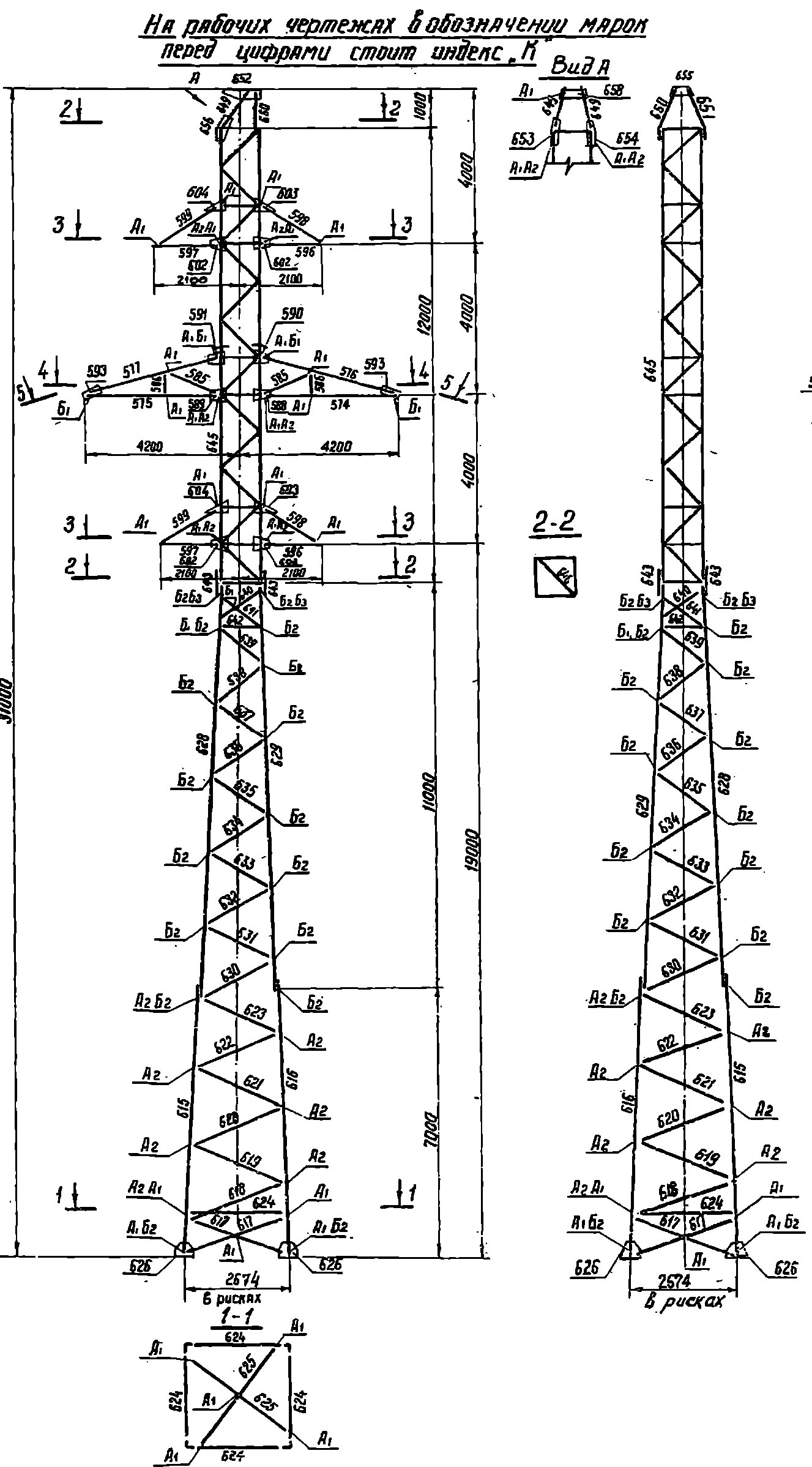

Конструктивно опора П110-4ТС выполнена в виде свободностоящей стальной решётчатой башни с болтовыми соединениями элементов. Относится к промежуточному типу для двухцепных воздушных линий электропередачи напряжением 110 кВ. Типовой проект — 3.407-119 (9411тм-т3).

Габаритные параметры: общая высота — 31 м, высота точки подвеса верхней траверсы — 19 м, ширина базы пирамидальной части стойки — 2,8 м. Увеличенная по сравнению с рядом аналогов ширина базы повышает устойчивость конструкции к ветровым нагрузкам поперёк трассы, что особенно актуально для открытых равнинных участков.

Промежуточные опоры серии ТС проектируются для установки на прямых анкерных пролётах без значительного излома трассы. Они воспринимают поперечные ветровые усилия на провода и трос, а также вертикальные нагрузки от собственного веса арматуры, проводов и гололёдных отложений, не рассчитываясь на полное одностороннее тяжение.

Масса металлоконструкции без цинкового покрытия — 3 009 кг, в оцинкованном исполнении — 3 126 кг. Горячее цинкование методом погружения в расплав обеспечивает надёжную антикоррозионную защиту всех элементов, включая болтовые соединения и сварные швы.

Опора П110-4ТС поставляется в виде транспортных пакетов, монтаж осуществляется с применением стандартного такелажного оборудования. Конструкция совместима с типовыми фундаментными решениями, разработанными в составе серии 3.407-119.
