Опора П110-4У

Промежуточная двухцепная опора П110-4У предназначена для прямых участков воздушных линий электропередачи 110 кВ с проводами марок АС-150 — АСО-240 и грозозащитным тросом ТК-9,1. Разработана в составе типового проекта 3.407-68/73 (3078тм-т9).

Структура нагружения — стандартная для промежуточного типа: опора воспринимает поперечное давление ветра на провода, трос и конструкцию, а также вертикальные нагрузки от веса проводов и гололёда. Продольные усилия от тяжения проводов не нормируются как основные, что отличает промежуточные опоры от анкерно-угловых.

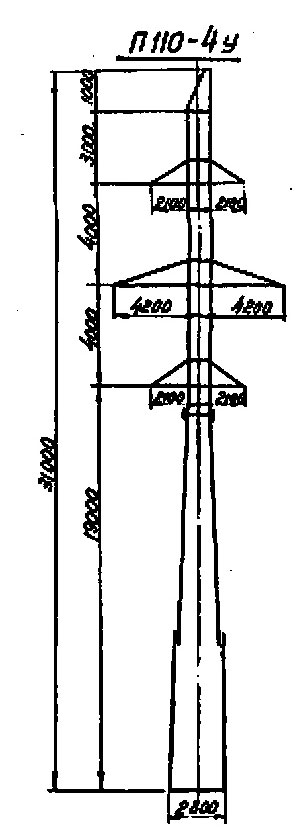

Геометрия: высота 31 м, траверса на отметке 19 м, ширина базы 2,8 м. Диапазон применения по гололёду охватывает районы I–IV, что позволяет использовать опору П110-4У в большинстве климатических зон России — от степных районов Поволжья до горных предгорий с интенсивным гололёдообразованием.

Масса стальной конструкции по чертежу КМ: 3 295 кг без покрытия и 3 424 кг с горячим цинкованием. Разница в 129 кг соответствует нормативной толщине цинкового слоя, обеспечивающей срок антикоррозионной защиты не менее 40–50 лет в умеренно-агрессивной атмосфере.

Двухцепное исполнение опоры П110-4У обеспечивает экономию металла и земельных ресурсов при строительстве параллельных линий или резервных цепей в одном техническом коридоре. Болтовая сборка из секций позволяет транспортировать конструкцию в условия ограниченной дорожной доступности и монтировать вручную или краном малой грузоподъёмности.
