Опора П110-4В

Подвеска тяжёлых проводов АС 120/19 и АС 240/32 с одновременным использованием грозозащитного троса С 50 (ТК-9.1) определяет специфику двухцепной промежуточной опоры П110-4В для ВЛ 110 кВ. Данная комбинация нагрузок характерна для линий с высокой токонесущей способностью, где сечение провода выбирается из условия нагрева при максимальной нагрузке.

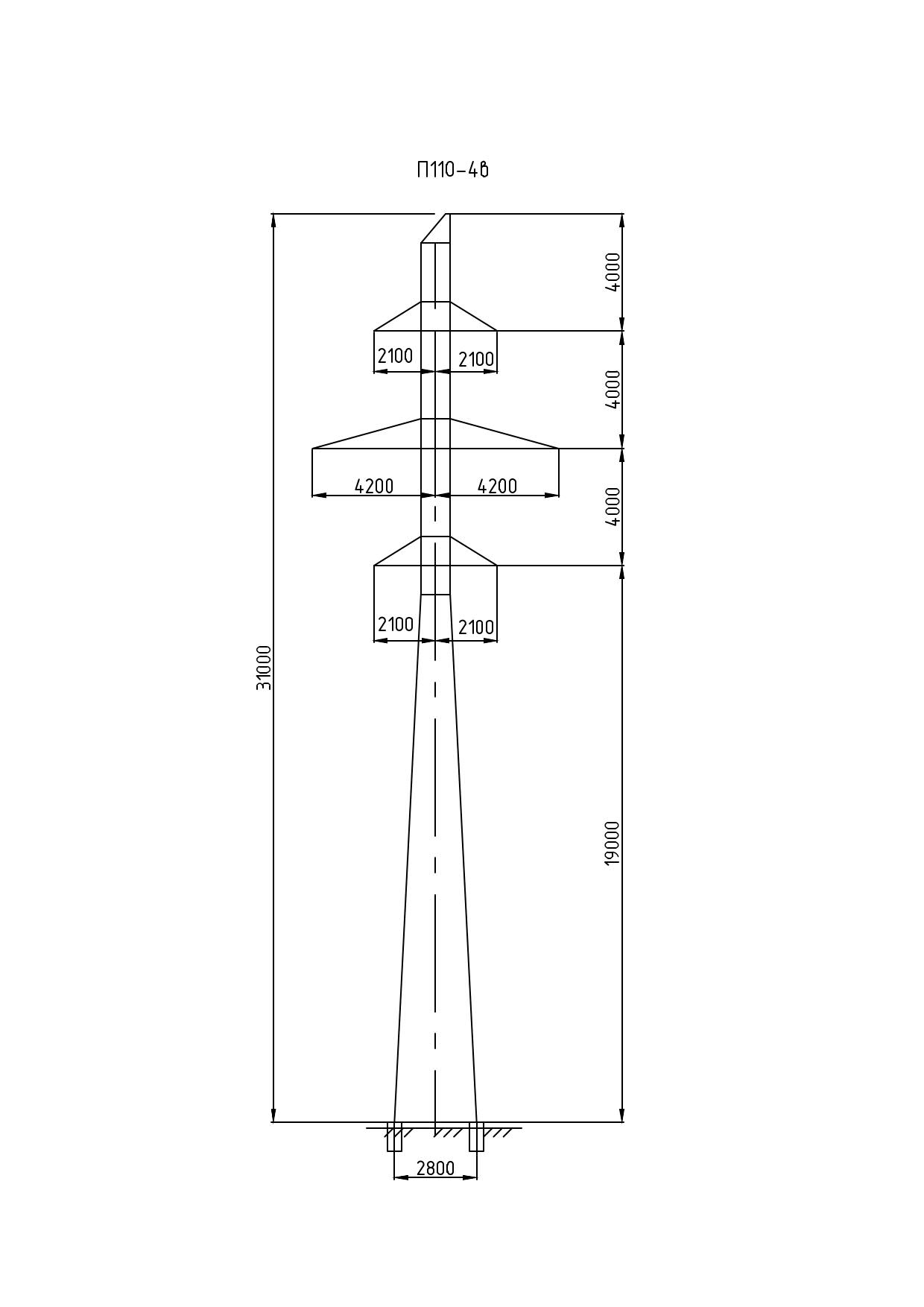

Разработана по типовому проекту 11520тм-т1. Общая высота — 31 м, высота траверсы — 19 м, ширина базы — 2,8 м. Масса металлоконструкции без цинкования — 3191 кг, с горячим цинкованием — 3323 кг. Разница 132 кг соответствует нормируемому расходу цинка для элементов данного сечения металла.

Климатическая область применения — районы по гололёду I и II. При использовании провода АС 240/32 с высоким линейным весом нагрузки на траверсы носят выраженный вертикальный характер; ветровые нагрузки на провод также возрастают пропорционально его диаметру. Серия «В» проектировалась с учётом именно таких условий нагружения на одноцепные и двухцепные конфигурации.

Двухцепное исполнение опоры П110-4В позволяет вести две независимые высоковольтные цепи 110 кВ по единой трассе. Промежуточная конструкция устанавливается на прямых участках трассы между анкерными точками; её задача — поддерживать провода и трос в заданном положении без передачи осевых усилий тяжения на фундамент.

Типовой проект 11520тм-т1 предоставляет полный комплект рабочей документации, включая спецификации болтов, закладных деталей и арматуры гирлянд изоляторов. Это обеспечивает системную совместимость П110-4В с другими опорами серии при строительстве линии. Горячее цинкование выполняется на заводе-изготовителе и является обязательным требованием для металлических опор ЛЭП. Конструкция поставляется комплектными маркированными элементами. Суммарная вертикальная нагрузка от тяжёлых проводов двух цепей тщательно учитывается при расчёте анкерных болтов и подошвы фундамента в соответствии с типовым проектом 11520тм-т1.
