Опора П110-4Д

Опора П110-4Д — двухцепная промежуточная опора ЛЭП класса напряжения 110 кВ, разработанная в рамках типового проекта 1731тм-т2. Устанавливается на прямых участках трассы и воспринимает вертикальные нагрузки от веса проводов и гололёдно-ветровые нагрузки без восприятия продольного тяжения.

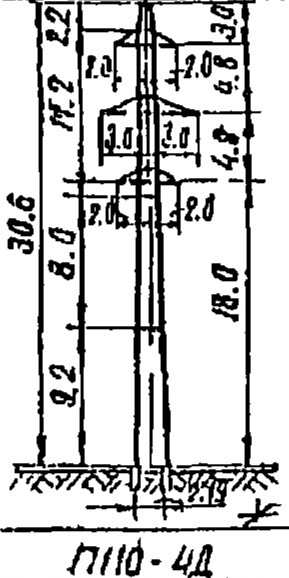

Общая высота конструкции составляет 30,6 м при высоте траверсы 18 м. Ширина базы опоры — 2,19 м, что определяет габаритный след фундамента. Расчётная марка провода — АС 120/19, грозозащитный трос — ТК-9,1. Конструкция рассчитана на применение в районах по гололёду от I до IV, что обеспечивает широкую географию использования — от умеренно-континентальных до суровых климатических зон.

Двухцепное исполнение позволяет подвесить два независимых комплекта фазных проводов на одной стойке, сокращая полосу отвода земли по сравнению с раздельной прокладкой одноцепных линий. Траверсы рассчитаны под подвеску гирлянд изоляторов в соответствии с требованиями ПУЭ для класса напряжения 110 кВ.

Масса металлоконструкции по чертежу КМ без цинкового покрытия составляет 2 361 кг; с горячим цинкованием — 2 453 кг. Горячее цинкование обеспечивает долговременную антикоррозионную защиту в соответствии с ГОСТ 9.307 и продлевает срок службы опоры в агрессивных атмосферных условиях.

Опора П110-4Д применяется при строительстве и реконструкции магистральных и распределительных воздушных линий электропередачи 110 кВ на прямых пролётах с нормативными длинами пролётов, соответствующими типовому проекту. Стальные элементы изготавливаются из проката по ГОСТ с последующей сборкой на болтовых соединениях на месте монтажа.
